導波雷達物位計在油罐倉儲測量中的使用

公司名稱：某油會倉儲區
現場情況：介質：加熱原油，量程：10m，法蘭：DN80，溫度：80℃，常壓，精度0.1%
分析：原油，易燃，易爆，介電常數2.6。
選型：導波雷達物位計，防爆，DN80法蘭，粘稠
WDLD601-I31AMYNWL=10m

現場問題及原因分析：
問題：多點溫度傳感器損壞。
原因：多點溫度傳感器安裝位置，為蒸汽反吹口上方，由于重錘重量不夠，致使在蒸汽反吹過程中，多點溫度傳感器纏在加熱旁管上，導致內部傳感器順壞。
解決：加大重錘重量。

問題：精度不夠。
解決：在空罐過程的時候，通過HART模塊及配套軟件，更改儀表內空容器輪廓參數，提高儀表精。

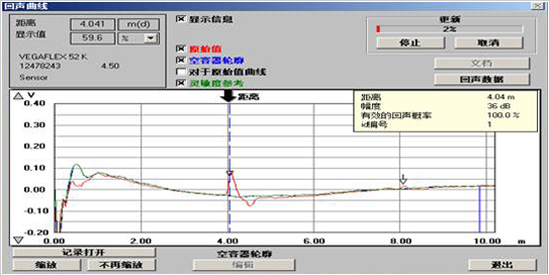

回聲曲線圖

結論：石油化工儲罐的液位測量選用了雷達液位計測量。滿足了高測量精度及自動化程度的要求。保證了精度、重復性、穩定性。為石油石化生產裝置平穩運行的奠定了良好的基礎。
