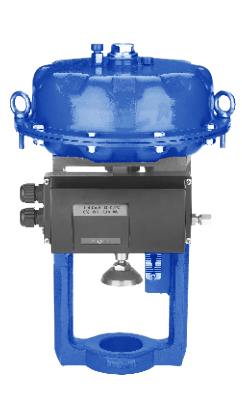

ZHA/B系列多彈簧氣動薄膜執行機構
ZHA/B系列多彈簧氣動薄膜執行機構是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，
具有受力均勻、穩定性好、尺寸小、重量輕等優點。
主要技術參數
|
型號
|
ZHA/B-11
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
行程
|
10
|
10、16
|
16、25
|
40
|
40、60
|
100
|
|
有效面積（cm2）
|
200
|
350
|
350
|
560
|
900
|
1600
|
|
D1（mm）
|
32
|
60
|
60
|
80
|
95
|
100
|
|
D2（mm）
|
/
|
80
|
80
|
105
|
122
|
130
|
|
n-d
|
/
|
2-Φ10
|
2-Φ10
|
4-Φ12
|
4-Φ14
|
4-Φ18
|
|
M
|
M8
|
M8
|
M8
|
M12×1.25
|
M16×1.5
|
M20×1.5
|
|
S(ZHA/ZHB）mm
|
80/70
|
100/84
|
100/75
|
154/114
|
180/115
|
260/160
|
|
氣源接口尺寸
|
M10×1
|
|
M12×1..25
|
M16×1.5
|
|
氣源壓力
|
0.14 、0.25Mpa
|
|
環境溫度
|
-30~60℃
|
|
彈簧范圍
|
0.02~0.10、0.04~0.12、0.06~0.18、0.10~0.22Mpa
|
|
