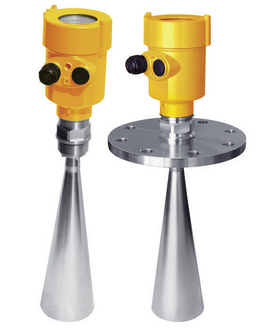

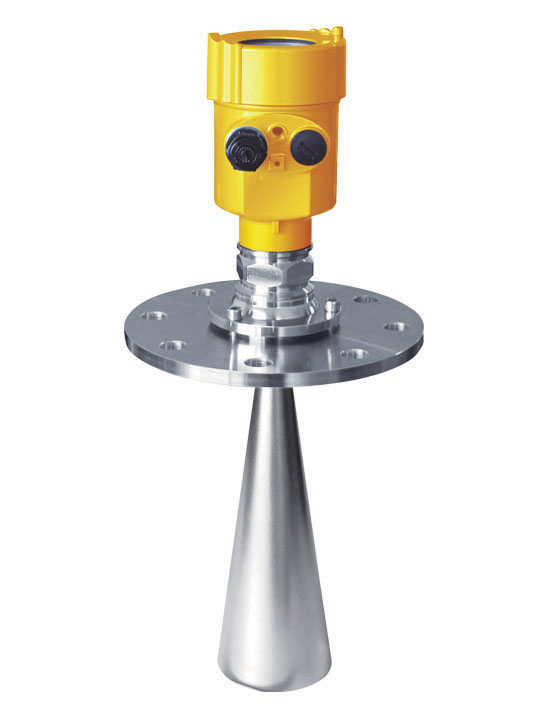

高頻雷達物位計產品概述
高頻雷達物位計是一款采用脈沖原理非接觸式雷達物位計，可廣泛應用于測量液體、漿料及粘稠物等的距離、物位、體積、重量及明渠流量，也可用于測量粉末、顆粒、塊狀等固體介質。即使在多粉塵、有攪拌的應用場合中，也可以穩定測量。
高頻雷達物位計測量原理
高頻雷達物位計通過天線發射極窄且能量很低的微波脈沖信號，這個脈沖信號以光速在空間傳輸，遇到被測介質發生反射，反射信號被儀表接收，發射脈沖信號與接收脈沖信號的時間間隔與基準面到被測介質表面的距離成正比，通過測量發射與接收的時間間隔，來實現天線至介質表面距離的測量。
高頻雷達物位計測量原理示意圖
①時間1：產生初始脈沖
②時間2：沿喇叭天線向下行進，速度C（光速）
③時間3：脈沖遇到介質表面發生反射
④時間4：反射脈沖被接收，并被處理器記錄
⑤脈沖信號從被發射到被接收之間的時間差T，與基準面到介質表面的距離D成正比：D=C×T/2
⑥測量的基準面是： 螺紋底面或法蘭的密封面
⑦ A:量程 B:低位 C:滿位 D:盲區
⑧運行時，保證最高料位不能進入測量盲區D
高頻雷達物位計技術優勢
• 采用高達26GHz的發射頻率
• 高頻率與信噪比，是低介電常數介質的最佳選擇
• 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度與可靠性
• 測量盲區更小，對于小罐測量也會取得優異效果
• 波長更短，對于小顆粒介質與傾斜的介質表面的物位測量效果更好
• 測量靈敏、刷新速度快、天線尺寸小、安裝簡便、牢固耐用、免維護
• 非接觸式測量，無磨損，無污染，可測量液體，固體介質的物位
• 幾乎不受溫度、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響
• 采用兩線制回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸，節省成本
• 采用先進微處理器和獨特回波處理技術，可適用于各種復雜工況
• 發射功率極低，可安裝于各種金屬、非金屬容器內，對人體環境均無傷害
• 帶有按鍵的顯示屏可方便設置儀表的參數
高頻雷達物位計可應用的行業：化工與石化、電力、 鋼鐵及冶金、 礦產、造紙及紙漿、水及污水、食品與飲料、 制藥 。
高頻雷達物位計可應用的工況：中間料倉、儲倉、料斗、儲罐、過程罐、攪拌罐、其他。
高頻雷達物位計產品說明
|

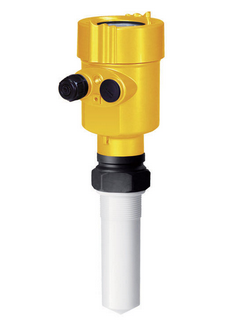

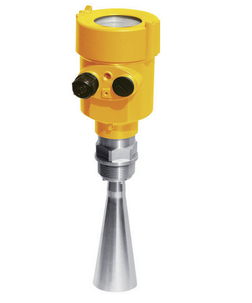

WD-901
|
高頻雷達物位計
|
 |
應 用： 各種強腐蝕性液體
測量范圍： 10米
過程連接： 螺紋、法蘭
介質溫度： -40～130℃
過程壓力： -0.1～0.3MPa
精 度： ±5mm
頻率范圍： 26GHz
防爆等級： Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防護等級： IP67
現場顯示：4位LCD 可編程
外殼：鋁/塑料
信號輸出： 4...20mA/HART(兩線/四線)
RS485/Modbus
|
|

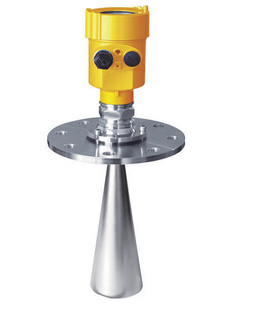

WD-902
|
高頻雷達物位計
|
 |
應 用： 耐溫、耐壓、輕微腐蝕的液體
測量范圍： 30米
過程連接： 螺紋、法蘭
介質溫度： -40～150℃
過程壓力： -0.1～4.0MPa
精 度： ±3mm
頻率范圍： 26GHz
防爆等級： Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防護等級： IP67
現場顯示：4位LCD 可編程
外殼：鋁/塑料
信號輸出： 4...20mA/HART(兩線/四線)
RS485/Modbus
|
|
WD-903
|
高頻雷達物位計
|
 |
應 用： 固體料、 過程容器或強粉塵
易結晶、 結露場合
測量范圍： 70米
過程連接： 萬向法蘭
介質溫度： -40～250℃
過程壓力： -0.1～0.1MPa
精 度： ±15mm
頻率范圍： 26GHz
防爆等級： Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防護等級： IP67
Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
外殼：鋁/塑料
信號輸出： 4...20mA/HART(兩線/四線)
RS485/Modbus
|
|

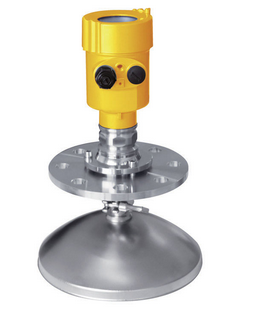

WD-904
|
高頻雷達物位計
|
 |
應 用： 固體料、 過程容器或強粉塵
易結晶、 結露場合
測量范圍： 80米
過程連接： 螺紋、萬向法蘭
介質溫度： -40～250℃
過程壓力： -0.1～0.1MPa
精 度： ±15mm
頻率范圍： 26GHz
防爆等級： Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防護等級： IP67
現場顯示：4位LCD 可編程
外殼：鋁/塑料
信號輸出： 4...20mA/HART(兩線/四線)
RS485/Modbus
|
|
WD-905
|
高頻雷達物位計
|
 |
應 用： 固體顆粒、粉塵
測量范圍： 30米
過程連接： 螺紋、法蘭
介質溫度： -40～250℃
過程壓力： -0.1～4.0MPa(平板法蘭)
-0.1～0.1MPa(萬向法蘭)
精 度： ±10mm
頻率范圍： 26GHz
防爆等級：Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防護等級： IP67
現場顯示：4位LCD 可編程
外殼：鋁/塑料
信號輸出： 4...20mA/HART(兩線/四線)
RS485/Modbus
|
|

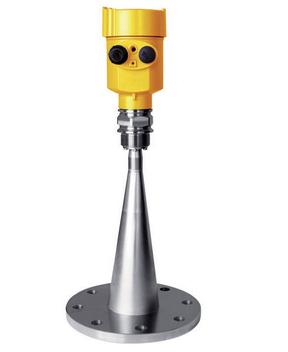

WD-906
|
高頻雷達物位計
|
 |
應 用： 衛生型液體存儲容器，強腐蝕性容器
測量范圍： 20米
過程連接： 法蘭
介質溫度： -40～150℃
過程壓力： 常壓
精 度： ±3mm
頻率范圍： 26GHz
防爆等級：Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防護等級： IP67
現場顯示：4位LCD 可編程
外殼：鋁/塑料
信號輸出： 4...20mA/HART(兩線/四線)
RS485/Modbus
|
高頻雷達物位計安裝
1 安裝前準備
請注意以下事項，以確保儀表能正確安裝：
• 請確保在過程連接的正下方?jīng)]有任何干擾體存在！否則將導致測量錯誤！
• 請預留足夠的安裝空間！
• 請避免對信號轉換器的強烈日照，如有必要，請安裝防護罩！
• 請避免強烈震動的安裝場合！
• 可以在同一容器上安裝多臺 WD-90系列雷達物位計！
• 為確?？焖?、便利及安全地安裝本儀表，請遵照以下的安裝指導！
2 安裝指導
為避免測量錯誤及儀表故障，請遵照以下注意事項！
3 基本要求
天線發射微波脈沖時，都有一定發射角。從螺紋或法蘭下邊緣到被測介質表面之間，微波發射角所輻射的區域內，不得有障礙物。因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。必要時，須在空罐時進行“虛假回波學習”。另外須注意微波發射角度輻射區域不得與加料料流相交。安裝儀表時還要注意：最高料位不得進入儀表的測量盲區，儀表距罐壁必須保持一定的距離，儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。防爆型儀表的外殼采用的是壓鑄鋁材質。防爆型儀表安裝在有防爆要求的場合時，儀表必須接大地。
|
