磁致伸縮液位計測量技術出現，很好地解決了 高精度、高可靠性地測量液位、界面的難題。磁致 伸縮液位計可實現同時測量液面、界面的極高精度 測量儀表。儀表采用先進的微處理器和公司獨有版 權的嵌入式系統。擁有溫度高達 450 ℃ 和壓力達 22MPa 的可選等級。探頭形式多樣化，不受液體的 介電常數、溫度、壓力等因素影響的特點?？蛇m應 各種工況及應用方案。產品可輸出兩線制電流信號， 同時集成 HART 通信技術。儀表采用模塊化設計， 使產品在測試、維護方案多樣、簡單。
磁致伸縮液位計測量原理：
物質有熱脹冷縮的現象。除了加熱外，磁場和 電場也會導致物體尺寸的伸長或縮短。鐵磁性物質 在外磁場作用下，其尺寸伸長（或縮短），去掉外磁 場后，其又恢復原來的長度，這種現象稱為磁致伸 縮現象（或效應）。
基于磁致伸縮原理，在非磁性探頭內裝入磁致 伸縮線，在磁致伸縮線一端連接傳感器。主控電子 單元發送電磁窄脈沖到磁致伸縮線上，電磁脈沖沿 磁致伸縮線傳導，當該脈沖產生的磁場與標志液面/ 界面的浮子內的磁鐵產生的磁場相互作用時，在磁 致伸縮線上會產生一個扭應力波，該波將沿磁致伸 縮線返回上述傳感器，傳感器將捕獲的返回波轉換 成電子脈沖信號，傳回主控電子單元。主控電子單 元通過精密電路準確地測算出發射脈沖和返回脈沖 之間的時間間隔，并以此計算出浮子的位置，即液 面/界面的高度。
磁致伸縮液位計應用范圍:
電廠：蓄水池、廢氣凈化罐、油箱等
油田：原油或成品油儲罐、三相分離器、沉降罐、 污水罐（池）等
石化：輸油管道、蒸餾塔、濃縮罐、液化氣罐、 氨水罐、煉油廠油庫、加油站儲罐等
化工：蒸餾塔、氨水罐、有毒液體罐、等
水和水處理：蓄水池、污水池、水處理罐、沉淀池、消化塔等
其他：食品、制藥、環保、造紙等行業
磁致伸縮液位計使用特點：
1.兩線制、高精度，具有HART協議；
2.兼有遠程和本地調整零點和量程；
3.具有自診斷能力及故障輸出報警功能；
4.帶有非易失性存儲器不怕斷電丟失數據；
5.長期穩定性好、安裝簡便；
6.可同時測量液位、界面；
7.使用壽命長、免維護、運行成本低；
8.可選一體化防雷接線端子；
9.多功能LCD數字現場指示表；
10.整體防爆設計，帶表蓋鎖緊防爆螺釘；
11.內部及外部雙接地端子，便于現場接地；
12.外部掛牌孔設計，可掛工位號牌等；
13.表殼帶接線端提示符。

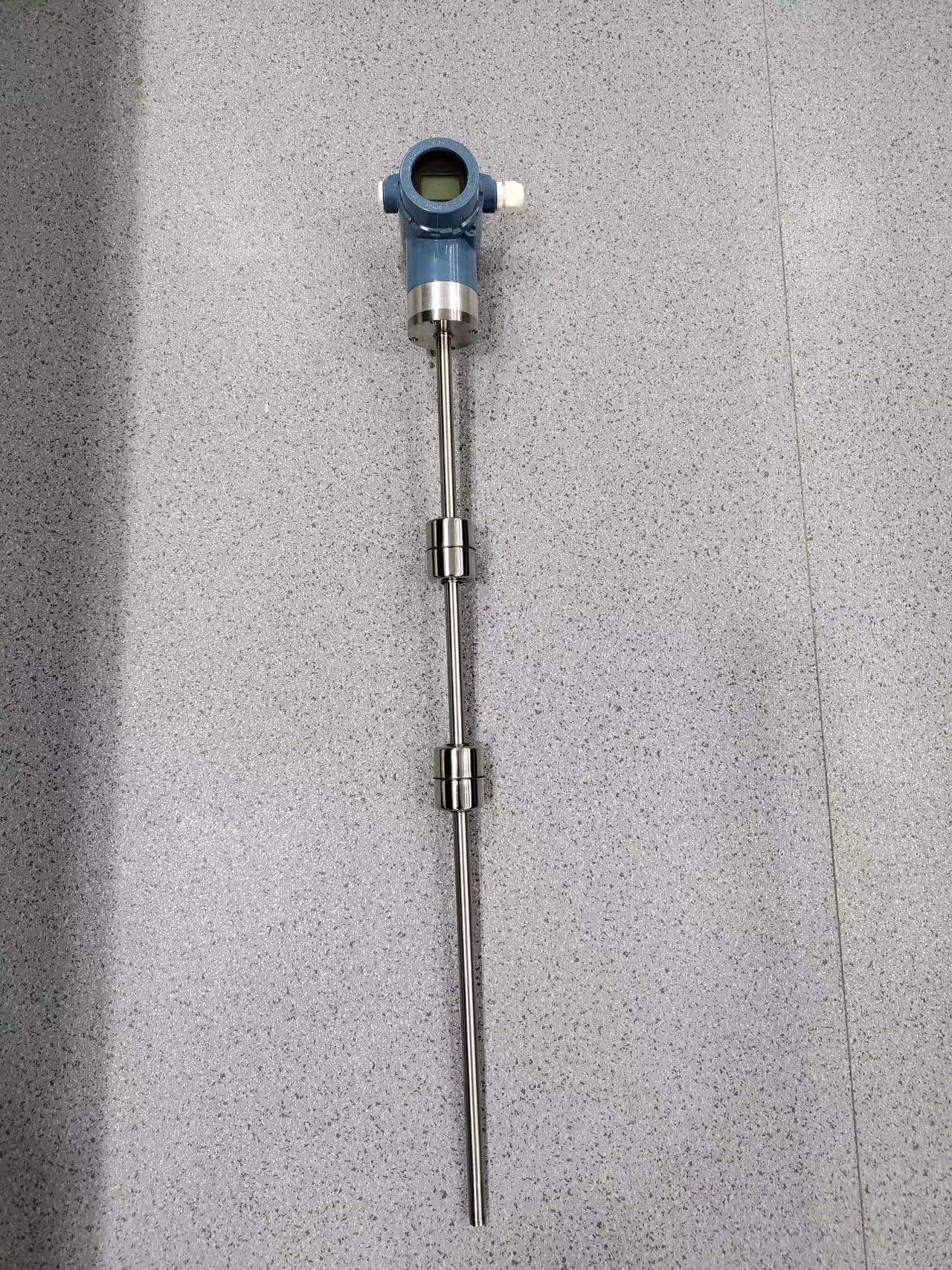

磁致伸縮液位計（雙界面）
|
