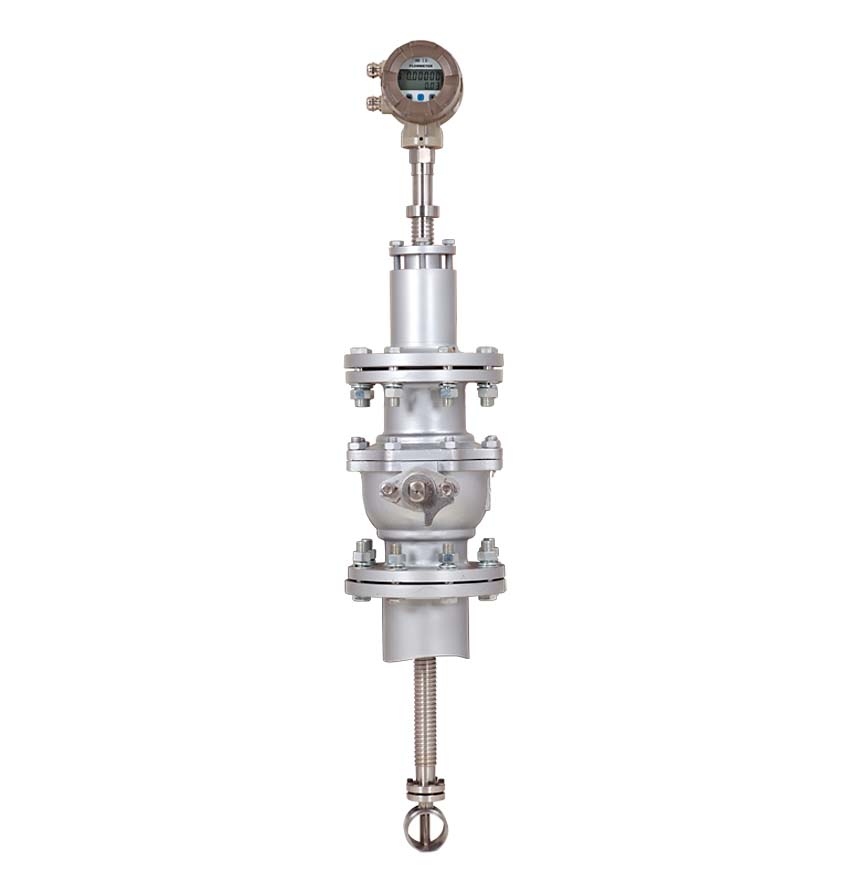

插入式渦街流量計概 述
插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,特點是壓力損失小,量程范圍大,精度高,參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。主要應用于工業管道中天然氣、煤氣、氮氣、壓縮空氣等多種氣體工況體積和標況體積流量的計量。
插入式渦街流量計產 品 特 點
★壓力損失小，運行費用低，更具有節能意義。
★結構簡單，無可動部件，無磨損，無需機械維修。
★測量量程比寬，可達10:1（特殊可以擴展）。
★采用低功耗CPU中央處理器及液晶顯示器，采用微功耗設計，耗能低微，分電池供電就地型（電池可用2年）與電池供電遠傳型，也有外供電遠傳型，性能穩定可靠。
★電路高度集成，技術先進，電路無漂移，無自激，就地顯示溫度，壓力，瞬時流量，累積流量，密度，頻率等參數?？蓪Ρ粶y介質進行穩壓補償。
★采用隱藏按鍵設計，密碼菜單管理，有效防止無關人員對儀表改動，儀表參數現場設定簡單。
★儀表設計數字脈沖輸出，也有兩線制4~20mA電流輸出。帶HART協議，帶RS485通訊接口。
★特定的數據實時存儲功能，無論什么情況都能保證內部數據永不丟失。
★采用壓電晶體檢測元件，可靠性高，可在-20~280℃范圍內工作。
★具有法蘭卡裝式，DN25~300；法蘭插入式，DN300~2000。
★防爆等級：Exd Ⅱ BT4。
★防護等級：IP65。
插入式渦街流量計規格表
|
規格型號
|
公稱通徑mm
|
流量范圍（m³∕h）
|
準確度（級）
|
|
液體
|
氣體
|
蒸汽
|
|
WD-25
|
25
|
1~12
|
8.8~124
|
7~124
|
1.0
1.5
|
|
WD-32
|
32
|
1.5~20
|
15~200
|
12~200
|
|
WD-40
|
40
|
2.0~36
|
23~300
|
18~300
|
|
WD-50
|
50
|
3~56
|
35~450
|
28~450
|
|
WD-65
|
65
|
4.8~96
|
63~820
|
50~820
|
|
WD-80
|
80
|
7.2~145
|
90~1200
|
75~1200
|
|
WD-100
|
100
|
11~224
|
142~1950
|
120~1950
|
|
WD-125
|
125
|
18~352
|
220~3000
|
175~3000
|
|
WD-150
|
150
|
26~512
|
320~4400
|
260~4400
|
|
WD-200
|
200
|
45~920
|
565~7800
|
440~7800
|
|
WD-250
|
250
|
70.4~1200
|
850~12400
|
720~12400
|
|
WD-300
|
300
|
100~2020
|
1250~17500
|
1020~17500
|
|
插入式流量計及有關參數值（插入式中心流速點）
|
|
WD-300
|
300
|
127~1650
|
1810~13500
|
1260~13500
|
|
WD-400
|
400
|
226~2950
|
3250~23800
|
2250~23800
|
|
WD-500
|
500
|
353~4600
|
5560~37800
|
3500~37800
|
|
WD-600
|
600
|
510~6620
|
7320~54600
|
5100~54600
|
|
WD-800
|
800
|
910~11800
|
13200~96700
|
9100~96700
|
|
WD-1000
|
1000
|
1450~18500
|
20100~151600
|
14500~151600
|
|
WD-1200
|
1200
|
2050~25650
|
27500~209000
|
20500~209000
|
|
WD-1500
|
1500
|
3200~40300
|
45500~335000
|
32000~335000
|
|
WD-2000
|
2000
|
5600~71400
|
80200~608600
|
56000~608600
|
殼體材質：不銹鋼，碳鋼
公稱壓力：標準型傳感器 1.0MPa~4.0MPa
高壓型傳感器 6.3MPa~42MPa 特殊訂貨。
插入式渦街流量計選型表
|
WD-LUB
|
插入式渦街流量計
|
|
公稱通徑
|
-XXX
|
050表示DN50
|
|
測量介質
|
1
|
蒸汽
|
|
2
|
氣體
|
|
3
|
液體
|
|
結構形式
|
2
|
滿管法蘭卡裝式
|
|
3
|
簡易插入式
|
|
4
|
球閥插入式
|
|
5
|
高壓型
|
|
6
|
潛水型
|
|
7
|
防腐型
|
|
輸出方式
|
0
|
無輸出
|
|
1
|
4~20mA
|
|
2
|
脈沖
|
|
3
|
Hart
|
|
4
|
RS485
|
|
補償方式
|
0
|
無補償
|
|
1
|
單溫度補償
|
|
2
|
單壓力補償
|
|
3
|
溫壓補償
|
|
溫度
|
T1
|
常溫
|
|
T2
|
高溫
|
|
壓力
|
P1
|
常壓
|
|
P2
|
高壓
|
|
使用環境
|
1
|
普通環境
|
|
2
|
防爆環境
|
|
供電方式
|
1
|
內部電池供電，無輸出
|
|
2
|
電池與外24V雙供電
|
|
3
|
24VDC單供電
|
|
流量量程
|
-XXX
|
例：1000表示 大流量為1000m³∕h
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
插入式渦街流量計典型應用：蒸汽及壓縮空氣、煤氣等中高速流體，插入式應用：大口徑管道蒸汽、液體和氣體。
|
