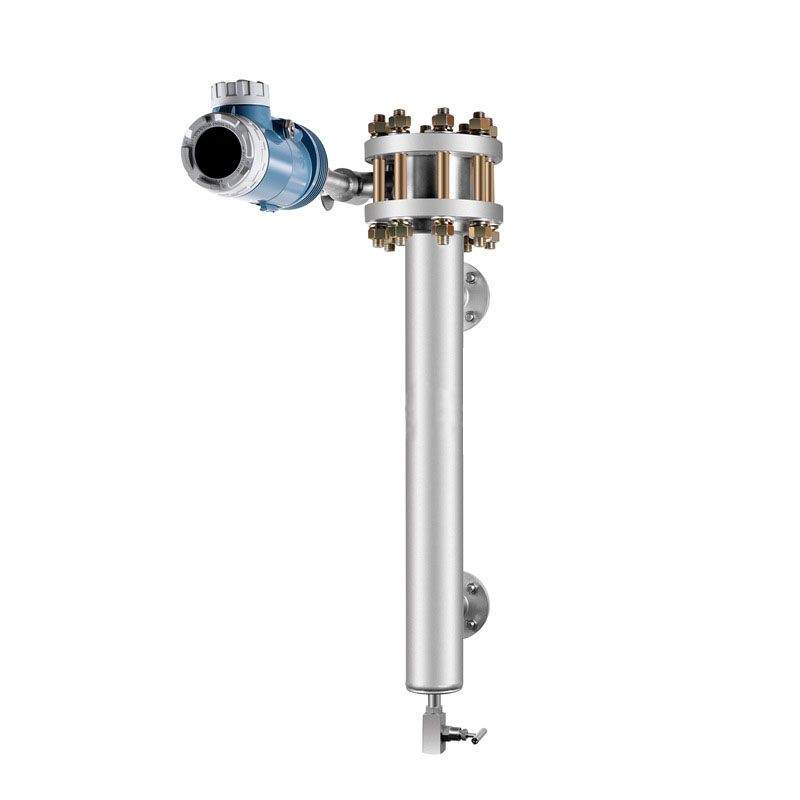

浮筒液位計產品概述

　　浮筒液位計是采用了國外技術及零部件而研制組裝的新型液位測量儀表，該儀表搭載了先端微型計算機系統，除了具有高精度、低漂移等優點外，還可對測量過程的溫度和密度進行自動補償，同時可調整量程范圍適合各種高溫、高壓、負壓等工況的液位界位測量。本產品具有防爆性，結構簡單、性能穩定、安裝方便?？蓮V泛用于石油、化工、冶金、電力及鋼鐵行業。電動浮筒液位計可用來測量液位、界位和密度，不但能輸出4-20mA的標準電流信號也能利用HART通訊協議隨時存取，對過程操作當中用戶所需要的信息又可在傳輸線的任意一點對其進行調校。

分開包裝放貨保障運輸安全

浮筒液位計產品特點：

　　適用于高溫、高壓、負壓等工況的液位界位測量;

　　不僅可以測量單一液體的液位測量，同時還可測量兩種混合液體界面的測量;

　　可對腐蝕性液體進行測量;

　　利用HART協議隨時存取對過程操作當中用戶所需要的信息;

　　可利用國外手操器或具有我廠自主知識產權的手操器對儀表進行調校;

　　清晰的液晶顯示屏可同時顯示液位的百分比、液位值、輸出電流值及棒圖值;

　　外浮筒控制器有一個旋轉表頭可在360度范圍內8個位置中的任一位置;

　　自行開發的具有漢字顯示功能的手操器使用戶在調校過程中更方便更直觀;

　　現場方便的2點調校功能和現場遷移功能，使得安裝后與其它液位表讀數更加一致。

浮筒液位計技術參數：

　　精度等級：0.5%、1.0%;

　　輸入信號：液位、界位或密度的變化;

　　輸出信號：模擬量4-20mADC;

　　數字量：HART1200波特移頻鍵控(FSK)

　　負載能力：350Ω(48VDC供電時可為15Ω);

　　測量范圍：300、500、800、1200、1600、2500、3000mm(也可根據用戶要求制作);

　　介質比重：0.4-1.4(介質比重差>0.2);

　　工作壓力：1.6、2.5、4.0、6.4、10.0、16.0MPa;

　　供電電源：24VDC;

　　功率：0.5W;

　　防護等級：IP66;

　　防爆標志：隔爆型-ExdIIBT4;本質安全型-ExiaIICT5。

　　連接法蘭標準：變送器采用JB/T 82.1-94，凸面法蘭JB/T 82.2-94，用戶如有特殊要求訂貨時請注明

　　安全柵的選擇：齊納安全柵LB805、LB830S

浮筒液位計安裝

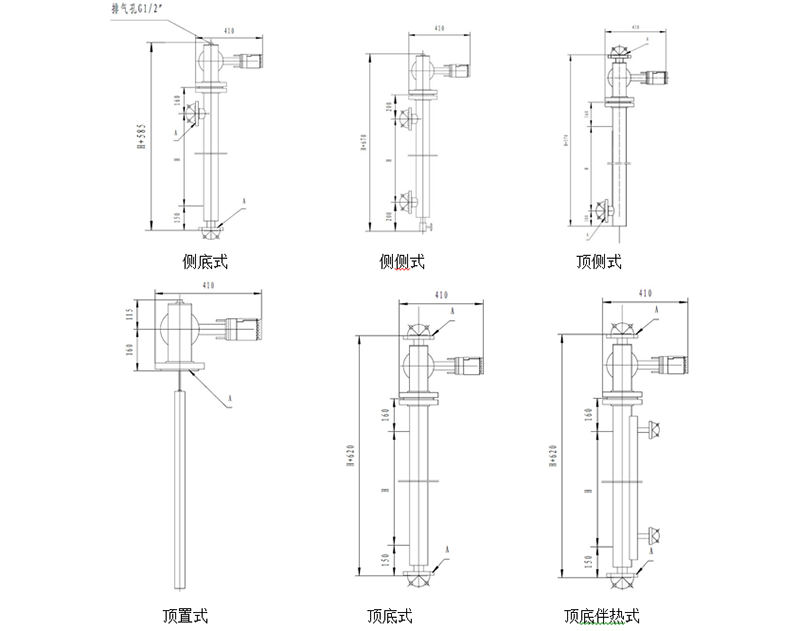

　　安裝位置：為了使在現場對儀表數值的讀出外浮筒液位變送器有一個可旋轉的表頭，該表頭可在360度范圍內旋轉8個不同位置，可以裝在8個位置中的任何一個位置。外浮筒計的連接方式：浮筒的外筒可提供多種端口連接方式，利于客戶安裝使用

　　儀表應優先選用標準的右側安裝，即面對儀表時儀表的位置應在外浮筒的右側，也可采用左側安裝。訂貨時不加說明，一律按右側安裝供貨。

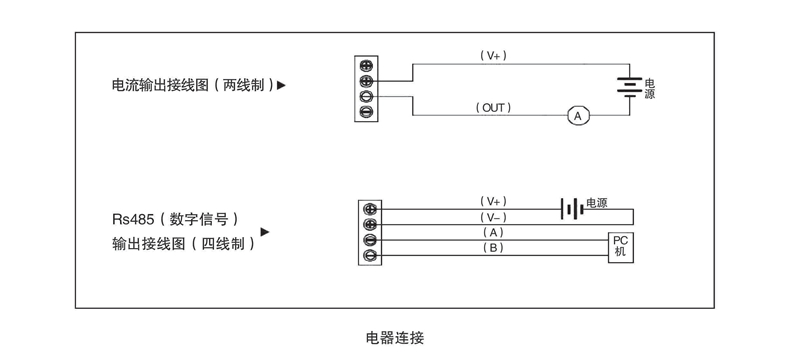

浮筒液位計電器連接：

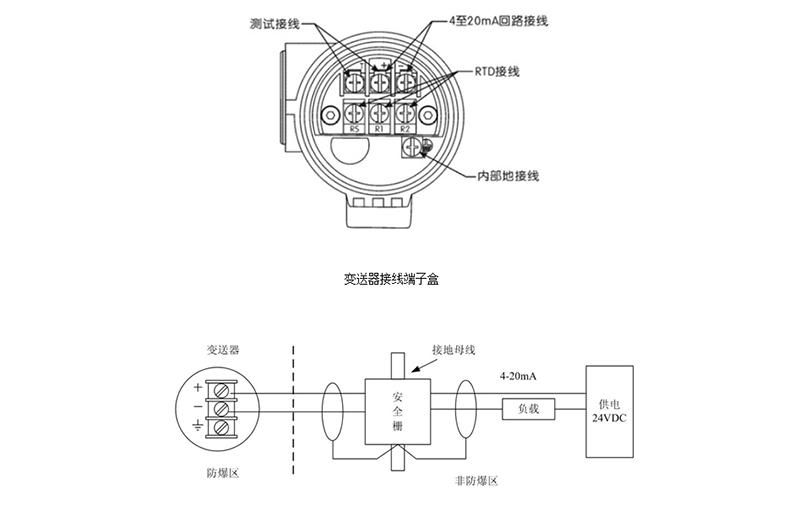

電氣接線：電氣安裝必須正確，以防止由于電噪聲而引起的誤差，為了得到最好的通訊效果應采用屏蔽電纜。儀表的外殼應可靠的接地，電源接線盒中"+"為直流24V電源的正極，"-"為直流24V電源的負極，本質安全型的儀表電源可由關聯設備齊納安全柵LB805、LB830S提供(也可采用歐陸公司的MTL3041型)，電纜屏蔽層與安全柵的匯流條相接。如下圖所

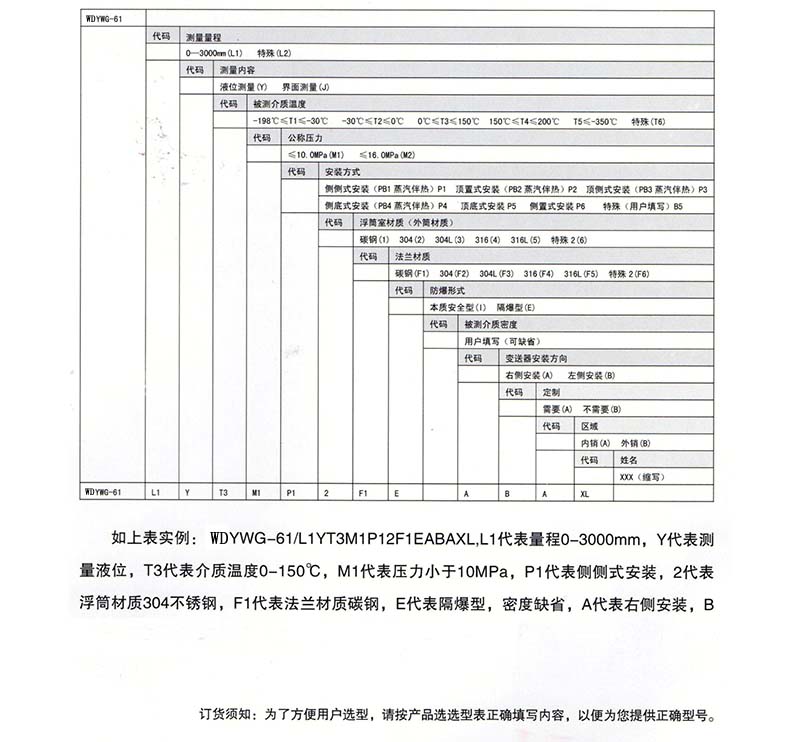

　　6.選型表
