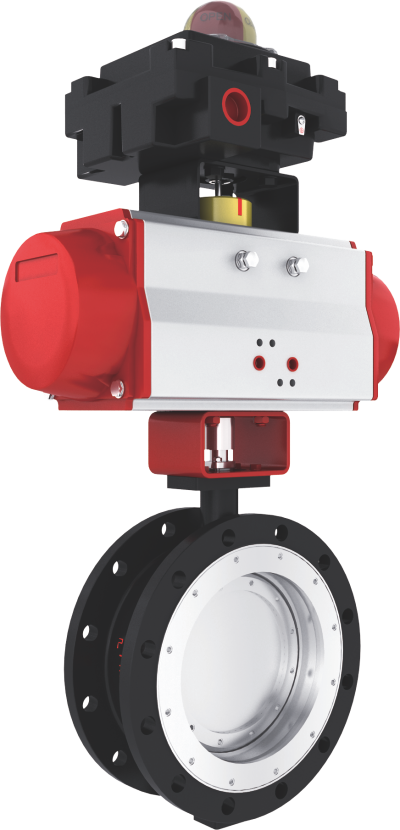

三偏心蝶閥概述

三偏心蝶閥設計先進，無機械磨損和擦傷，其關閉力矩小、切斷性能好，廣泛適用于石油、化工、電力冶金等工業自動化控制系統。該系列蝶閥有WD5331型多層次金屬密封蝶閥和WD5332型全金屬硬密封蝶閥。 WD5331型多層次金屬密封蝶閥除具有WD5320型雙偏心結構外，還具有第三偏心結構，即閥板錐面中心線與閥體中心線偏離一定角度，即第三偏心。這種結構使得閥座密封摩擦被完全消除，確保長壽命的密封效果，同時也能實現扭矩密封（壓力輔助的無摩擦密封）。閥座也可用來確定關閉時的限位點。適用于一般腐蝕性氣體、液體介質的調節和切斷用。使用柔性石墨填料和層疊式金屬密封閥座，完全滿足火災安全要求，密封時為零磨擦，可延長驅動器的壽命。 WD5332型全金屬硬密封蝶閥是我司自主研發的新型產品，該產品克服了三偏心多層次密封蝶閥在高壓、高溫、高流速情況下，由于流體對蝶板密封圈產生正面沖刷，導致密封圈上非金屬夾層磨損甚至脫落的現象。WD5332型全金屬硬密封蝶閥的密封面完全由金屬材料制成，且閥座堆焊司太立等耐磨硬質合金，極大地提高了閥門的使用壽命。在常規三偏心結構的基礎上，增加了一個偏心，做到密封副之間真正“無摩擦”。適用于高溫、高壓或特殊工況場合。

三偏心蝶閥產品特點：
凸起的、錐形閥座避免實心顆粒淤積影響密封。閥座采用鎢鉻鈷合金進行硬面處理，能夠經受惡劣環境的考驗。

閥門采用四（三）偏心結構，使閥門在開啟或關閉的過程中，蝶板密封圈與閥座之間的任意一點都會迅速脫離接觸，做到密封副之間真正“無摩擦″，極大地延長閥門的使用壽命。

關閉期間的扭矩產生閥座力，并均勻一致的作用在整個圓周周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。

壓縮力沿著周長均勻作用，使得閥門能夠?qū)崿F(xiàn)雙向緊密關閉。

密封的彈性使得閥門閥體和閥瓣能夠接觸或擴張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。

金屬密封結構具有本質火災安全的屬性。按API 607第4版和BS 6755第二部分經過火燒試驗。

閥瓣密封，沿著圓周均勻壓縮，產生焊接般的效果，使得密封環彎曲，作用猶如彈簧一般。彈性密封確保符合API 598-彈性閥座標準的液體或氣體“零泄漏″。密封的彈性使得閥瓣在熱循環運動中能夠如圖中所示那樣保持關閉的氣密性密封。

三偏心蝶閥蝶板的進岀口兩側受力近似平衡，閥門達到進出口雙向可靠密封性能的同時，有效降低了閥門的開啟力矩。

采用ISO5211標準安裝平臺。

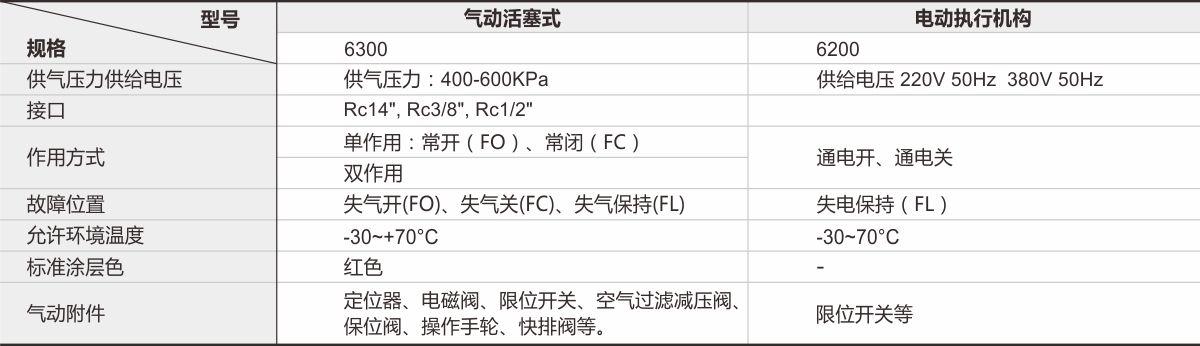

三偏心蝶閥技術參數和性能

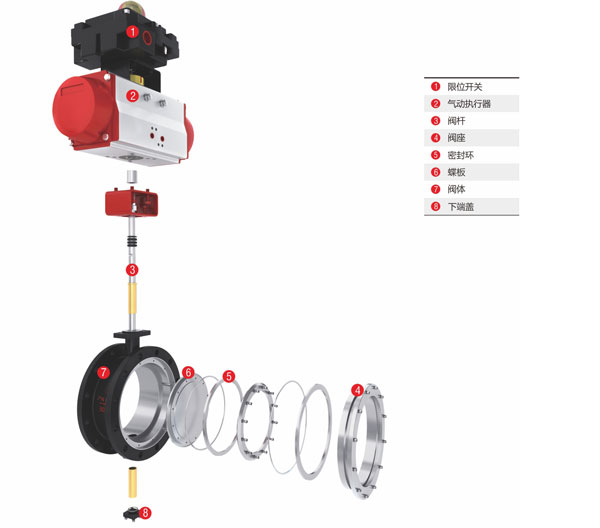

三偏心蝶閥結構
