無源核子料位計

無源核子料位計應用對象

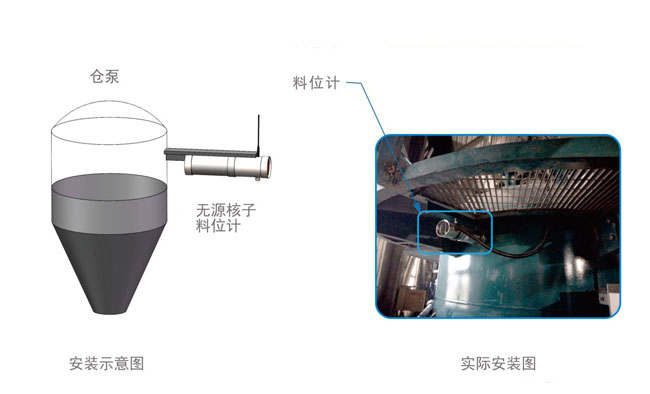

      火力發電中的灰斗、倉泵、灰?guī)斓确勖夯胰萜鳌?nbsp;

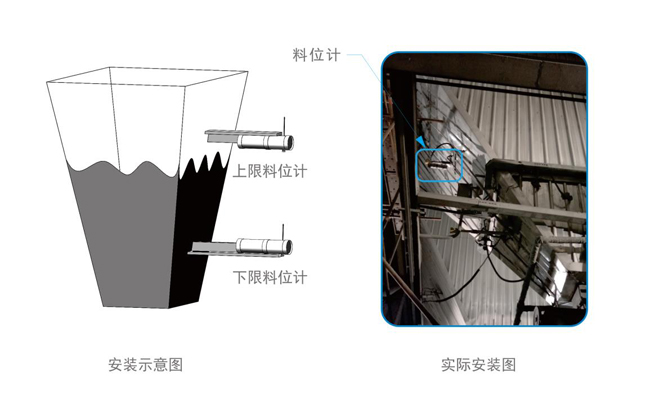

無源核子料位計灰斗應用

無源核子料位計產品功能

      1、實時監測粉煤灰容器中料位的高度；

      2、根據設置可靠地給出報警信號；

      3、通過模擬信號或數字信號實時輸出高度信息給DCS系統；

無源核子料位計基本原理

      WD系列無源核子料位計是一種新型非接觸式料位計。該型料位計通過檢測物料中天然γ射線的能譜來計算物料高度，無需獨立的放射源，屬于非接觸式測量儀器，安裝維護方便，可靠性高。

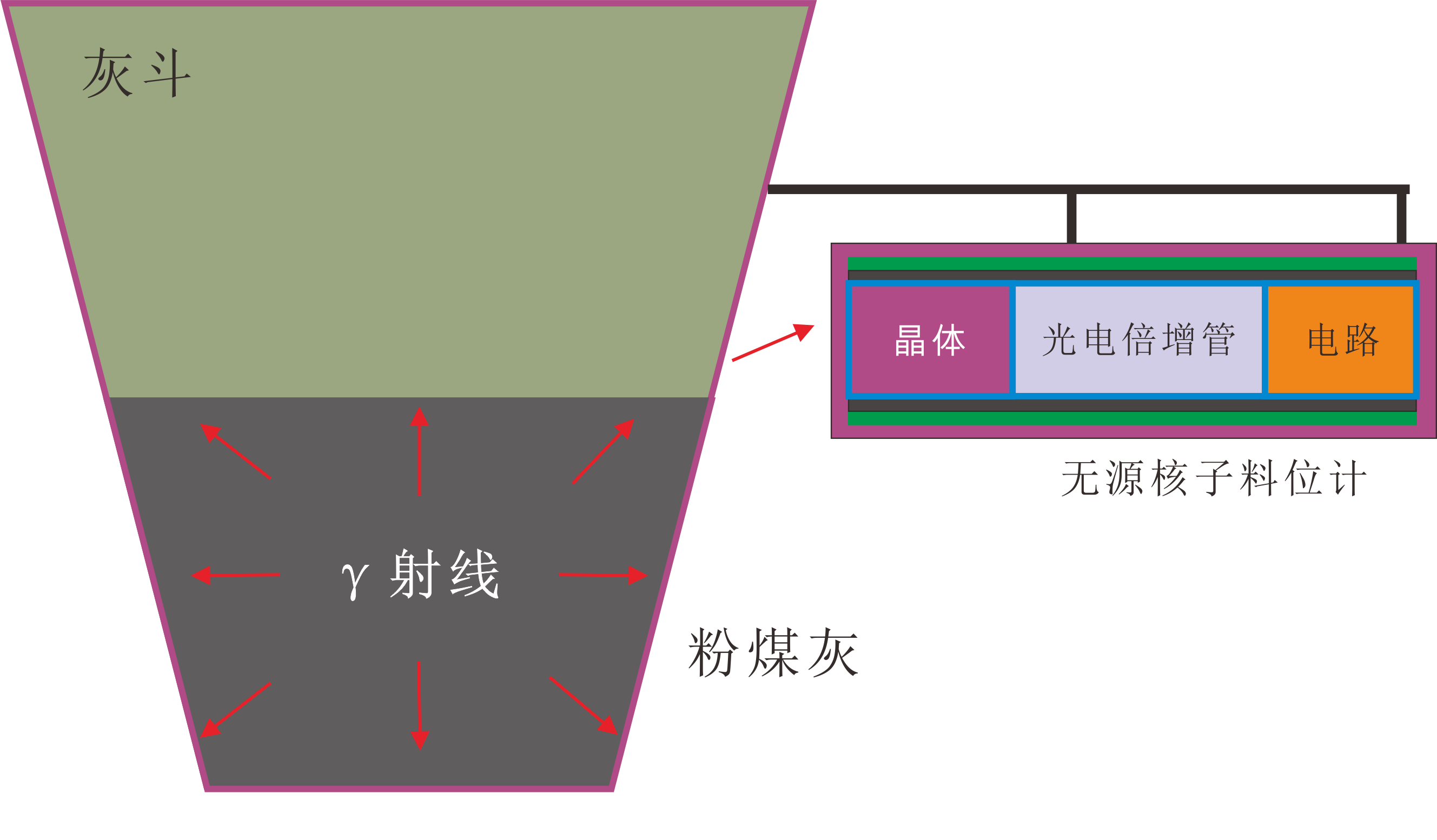

圖4  WD系列無源核子料位計原理示意圖

無源核子料位計產品特點
      1、非接觸式測量，可靠性高，沒有誤報警
      本產品檢測料位利用的是物料本身固有的微量天然γ射線。γ射線穿透能力很強，能夠穿透容器壁到達料位計的敏感元件。因此，不需要將料位計的敏感元件插入容器內部，從而實現了絕對的非接觸式測量。非接觸式測量不會接觸容器內的物料，因此不會受到容器內高溫高壓等惡劣工況的影響，也不會因與物料的接觸而產生磨損和腐蝕，更不會因為刮灰而產生誤報警，從而保證了儀器長期使用的可靠性和穩定性。
      2、安裝方便、免維護，與DCS系統無縫集成

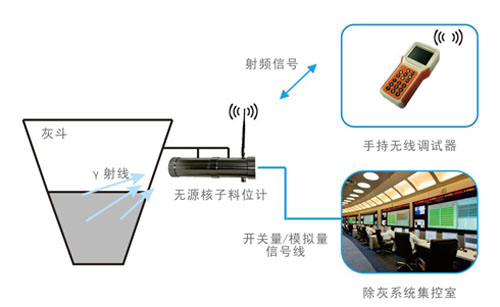

      由于是絕對的非接觸式測量，因此安裝時不必在容器壁上開孔，也完全可以在容器工作時進行安裝。料位計輸出的信號是標準的開關信號、4-20mA電流信號，無線通信使用的是標準Modbus通信協議，能夠與現有DCS系統無縫集成。
      3、專利技術，值得信賴
      本產品是具有自主知識產權的產品，創新性得到了知識產權局認可，值得用戶信賴。

4、無線調試，設置簡單、方便

      WD系列無源核子料位計內部集成了可進行遠距離通信和抗干擾能力很強的無線射頻通信模塊，通過手持式調試器或者上位機，可以非常方便地對料位計進行遠程調試和狀態監控。

      5、可擴展性強，組網方便

      本產品使用標準的Modbus通信協議，定義了豐富的數據接口，而且還有配套的“無線-有線通信中繼模塊”，可以非常方便地擴展料位計的功能，并與其他產品組網協同工作。

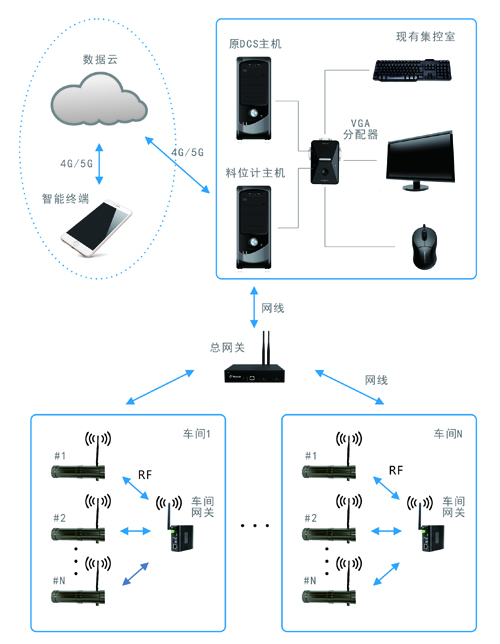

圖6  料位計組網示例

無源核子料位計產品參數


無源核子料位計產品選型

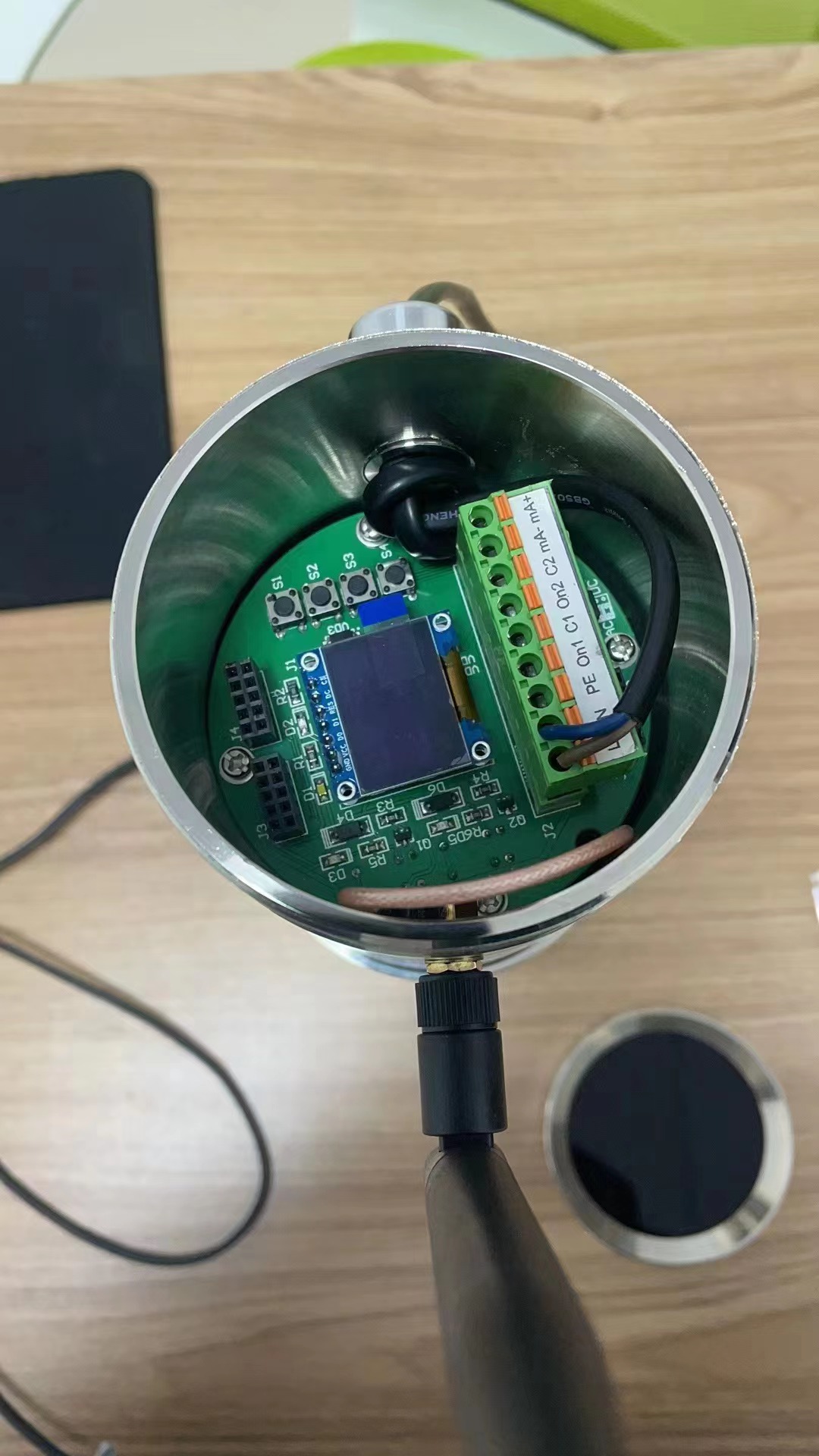

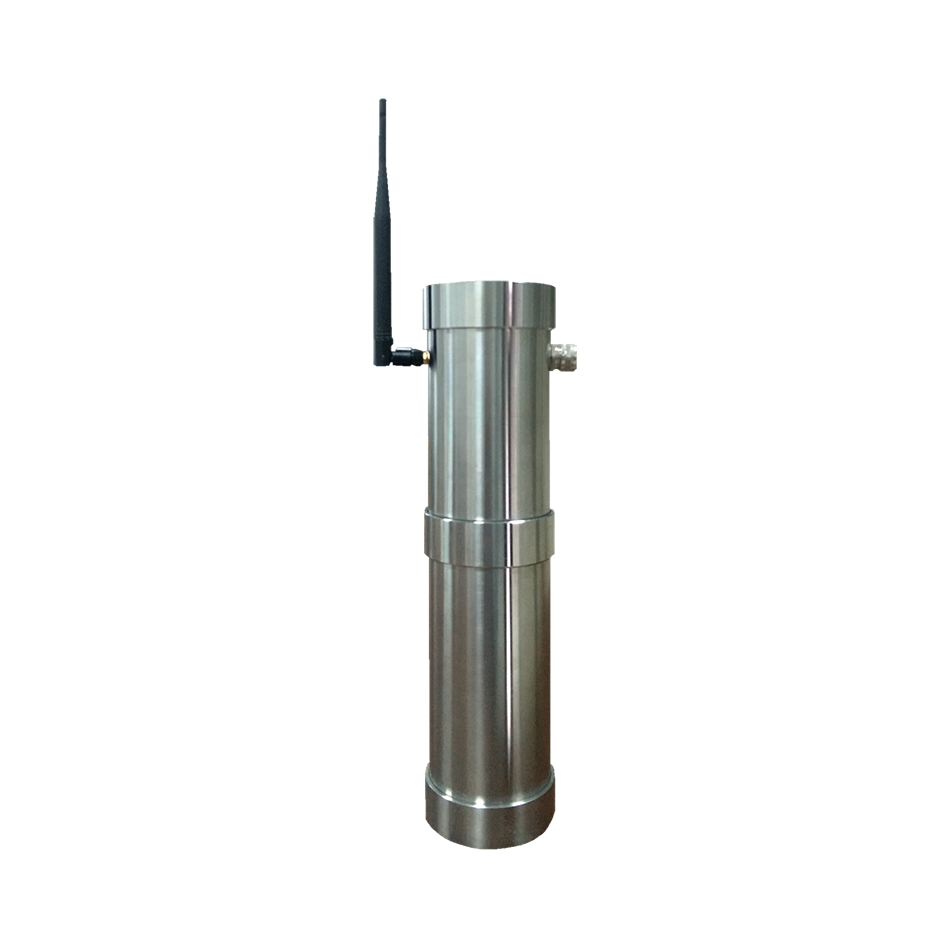

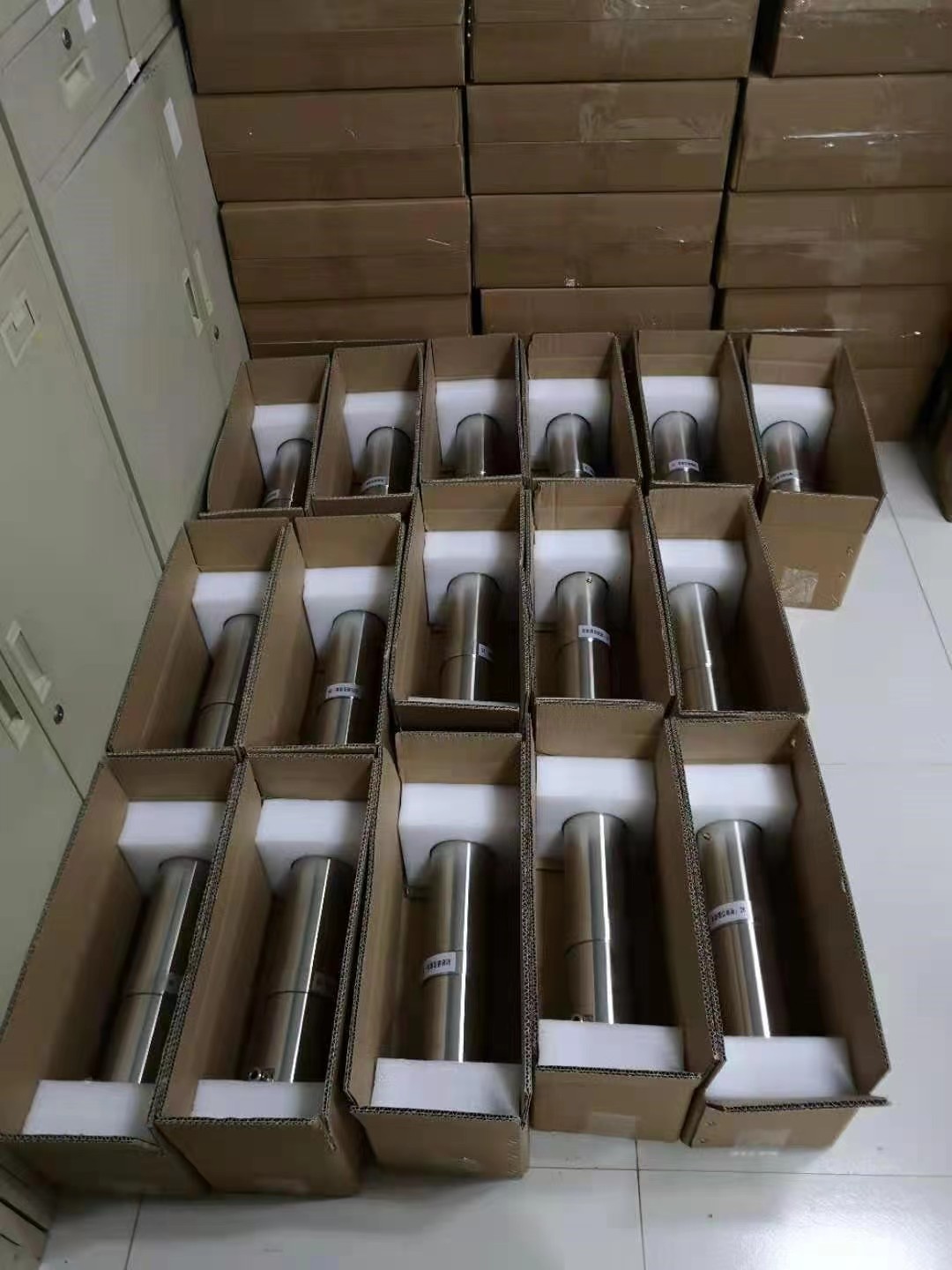

無源核子料位計實物圖：
