射頻導納液位計(液位界面儀)概 述:
射頻導納液位計為通用型一體化連續物位測量?jī)x表,本產品在傳統射頻導納儀表的基礎上改進而成,測量響應速度快,抗擾性好,分辨率高 (0.1pF),顯示數值穩定,操作方便。 可提供 4-20mA 輸出,或 4 路繼電器控制輸出。

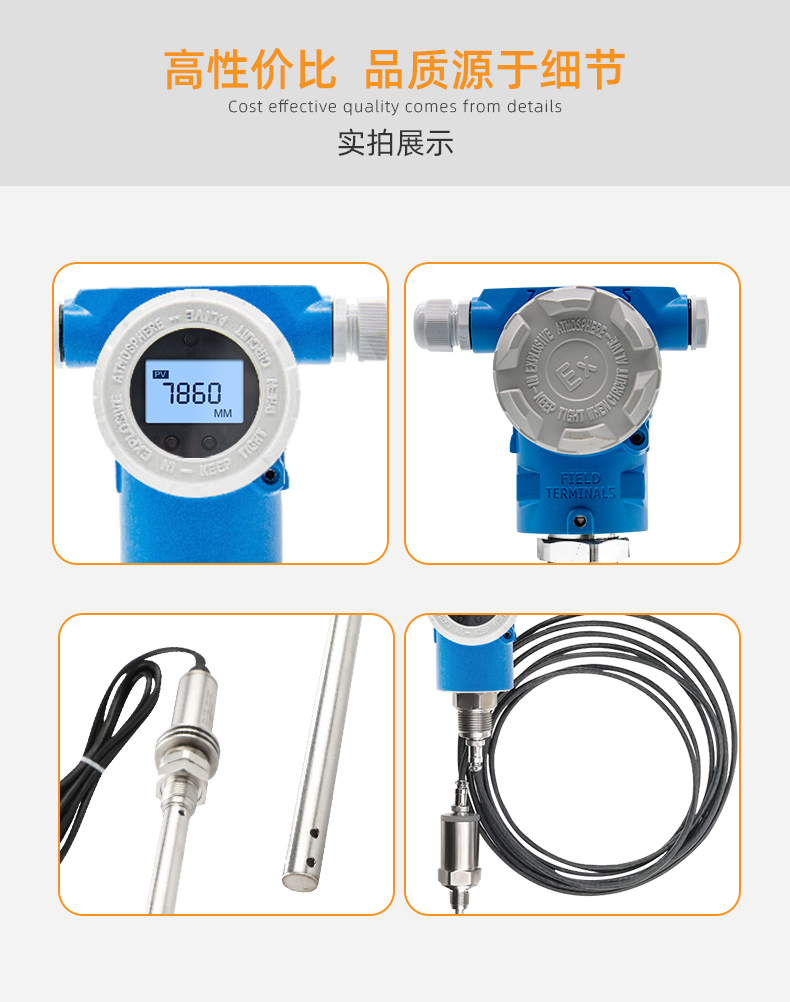

射頻導納液位計(液位界面儀)實物圖:
射頻導納液位計(液位界面儀)應用場合:
油水界面測量(定制型)
低介電常數介質如粉料物位測量
多點物位報警和控制
常見的導電或者非導電介質物位測量。
射頻導納液位計產品特點:
標定簡單: 可利用任意二點倉高一次性自動完成標定。
通用性強:可測量液位及料位,可滿足不同溫度、壓力、介質的測量要求,并可應用于腐蝕、沖擊等惡劣場合。
防 掛 料:獨特的電路設計和傳感器結構,使其測量可以不受傳感器掛料影響,無需定期清潔,避免誤測量。
免 維 護:測量過程無可動部件,不存在機械部件損壞問題,無須維護。
抗 干 擾:接觸式測量,抗干擾能力強,可克服蒸汽、泡沫及攪拌對測量的影響。
應用廣泛: 液態、固態、界面混和物、物料均可使用。
無 漂 移: 不會因?yàn)榻橘|(zhì)的溫度或密度變化產生漂移。
準確可靠:測量量多樣化,使測量更加準確,澤良不受環境變化影響,穩定性高,使用壽命長。

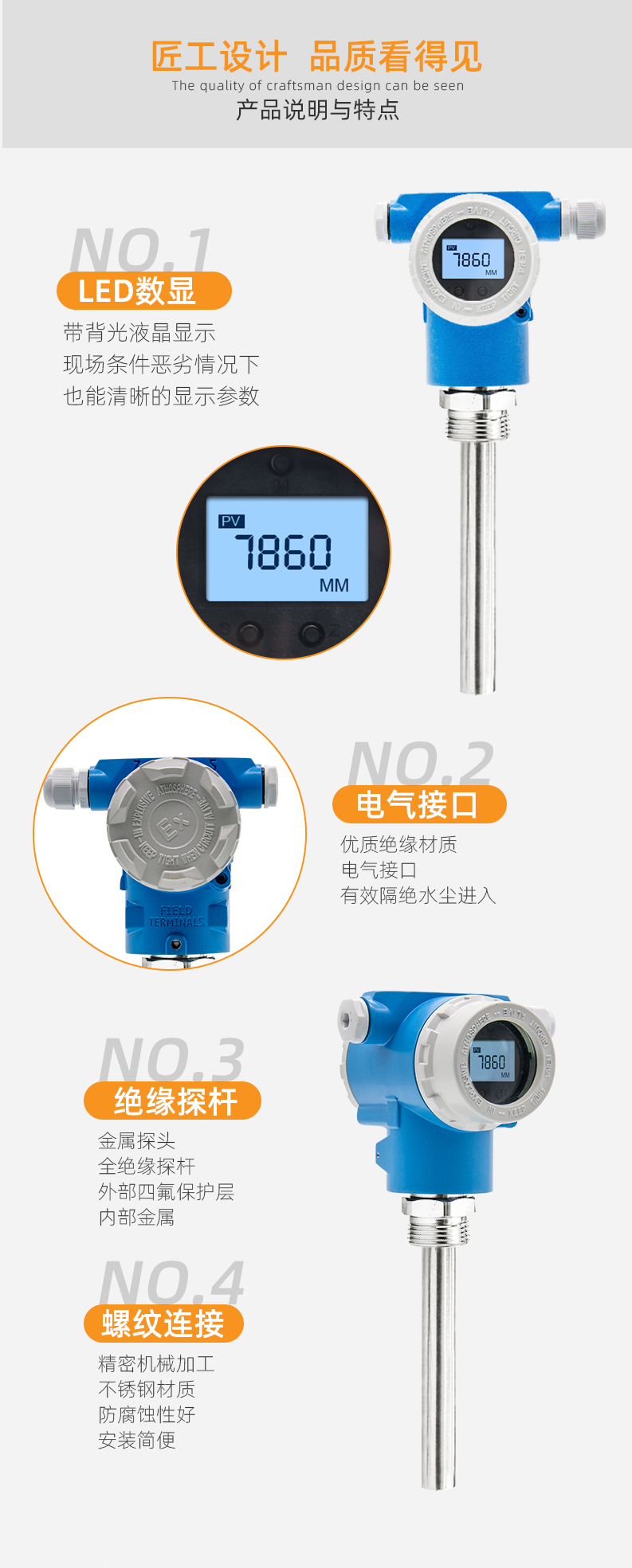

液晶顯示: 采用液晶顯示,顯示內容豐富、全面。
射頻導納液位計技術規格:

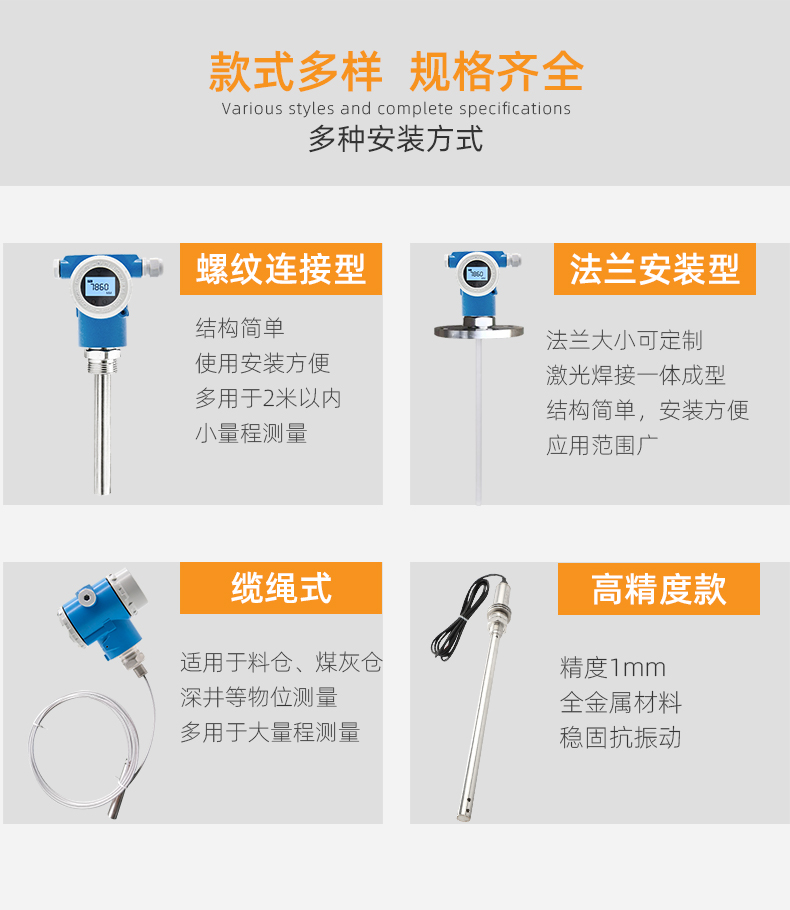

傳感器種類:同軸桿式、并列桿式、同軸纜式、并列纜式
傳感器長度:桿式最長為2米、纜式最長為20米
傳感器材質:1Cr18Ni9Ti 或316不銹鋼,特氟隆
介質溫度: -20℃-240℃
適用壓力: -0.1MPa-32MPa
測量范圍:0-0.2-20m
供電電源:12-36V/DC
信號輸出:4-20mA HART 或 RS485
量程調整范圍:≥40%
環境溫度: -20-70℃
測量精度:±0.1% FS
測量介質:電導率不低于10?³s/m的酸、堿、水等非結晶導電液體
最大負載:≤500Ω
電氣接口:1/2NPT
外殼材質:壓鑄鋁
外殼噴涂:主體部分為乳白色聚亞氨酯,端蓋為墨綠色
防護等級: IP65
防爆等級: dIBT6
射頻導納液位計探頭形式
主要有兩類探桿,
1. 金屬探桿
2. 外部四氟保護層,內部金屬的全絕緣探桿。
用戶應當根據介質的導電性,選擇適當?shù)奶綏U。
非導電,或者弱導電性介質如: 油,塑料顆粒,粉灰建議使用金屬探桿。
導電介質,或高介電常數介質,如水,酸,堿等,建議使用四氟全絕緣探桿。



 |
