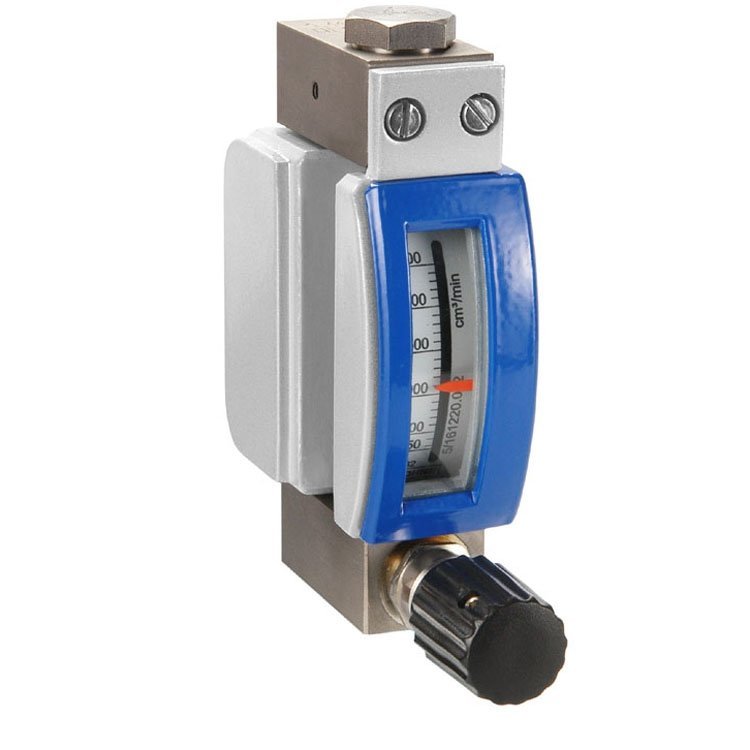

微小流量金屬管轉子流量計
WDLZZW 系列是微小流量金屬管浮子式流量測量儀表，可測量液體、氣體或蒸汽，該儀表采用變面積式測量原理，
測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，
亦可選配入口壓力變化或出口壓力變化的壓力調節器(恒流閥),廣泛應用于石油、化工、化纖、鋼鐵、食品、輕
工、制藥等行業的微小流量測量和過程控制。
|
選型指南
WDLZZW--- □/□/I
1 2 3
1)F10 垂直連接
F12 水平連接
2)RR1 不銹鋼304
RL 不銹鋼316L
3)K1 帶一個上限報警開關
K2 帶一個下限報警開關
K12 帶上下限報警開關
|
主要技術參數
1、 測量范圍：水(20℃)0 .3- 100L/h, 空氣(20℃,101325Pa)5-3400L/h
2、量程比：10:1
3、 準確度等級：4.0
4、 最大工作壓力：2.5MPa 或6.4MPa
5、 介質溫度： -80-+150℃
6、 環境溫度： -25-+65℃
7、 連接方式：1/4”NPT 內螺紋，
8、 限位報警：1-2個報警開關
9、 防護等級： IP67
|
微小流量金屬管轉子流量計測量范圍
|
錐管編號
|
水(20℃L/h)
|
空氣(20℃ 101325Pa L/h)
|
最大壓力損失(kPa)
|
|
K01
|
|
5~50
|
1.2
|
|
K02
|
0.3～3
|
10～100
|
1.4
|
|
K03
|
0.5～5
|
15~150
|
1.5
|
|
K04
|
1~10
|
40~400
|
1.8
|
|
K05
|
2.5~25
|
80～800
|
3.5
|
|
K06
|
4-40
|
125～1250
|
6.5
|
|
K07
|
6-60
|
200～2000
|
13.0
|
|
K08
|
8~80
|
250~2500
|
23.5
|
|
K09
|
10~100
|
340~3400
|
40.0
|
微小流量金屬管轉子流量計外形安裝尺寸
微小流量金屬管轉子流量計主要零部件材質
|
零部件
|
標準
|
特殊
|
|
基座
|
304
|
316L或按用戶要求
|
|
錐管浮子
|
304
|
316L或按用戶要求
|
|
指示器外殼
|
鑄鋁
|
|
