導波雷達物位計在液化氨氣中的使用


某化工廠

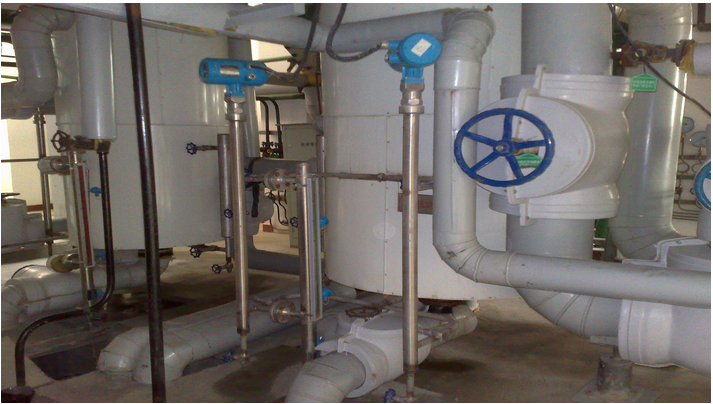

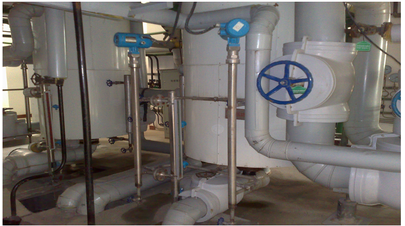

現場情況：介質：液化氨氣，量程：10m，法蘭：DN100，現場有磁翻板液位計現場顯示。
        分析：液化氨氣屬于易燃易爆介質，有毒，帶腐蝕性，通常采用球形罐存儲，壓力約2.5Mpa，常溫，介電常數小（1.6-1.9），一般帶有導波測量管。
       選型：導波雷達液位計，防爆，高壓，標準DN100法蘭
      WDLD601-I41AMYNWL=10m


現場問題及原因分析：
問題1、現場磁翻板液位計與導波雷達物位計顯示存在固定偏差40cm。

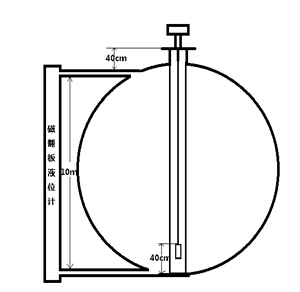

原因：如圖：磁翻板液位計零點與導波雷達物位計零點不在同一個水平面，相差0.4m，選型時量程提供錯誤，應該選擇10.4m。
解決：由于現場已生產，帶壓容器，不能將導波雷達物位計拆卸更改纜繩長度，只能將導波雷達
量程參數改為10.4m。更改后與磁翻板液位計除液位0.4m以下外顯示一致。存在問題，容器內液氨液位降至0.4m以下后，導波雷達依然顯示0.4m，不能歸0。與使用廠家協商，可以接受。

問題2、現場儀表經常出現損壞現象。
原因：經檢查，此罐為高壓容器罐，壓力約為2.5Mpa，由于導波雷達物位計的旁的其他儀表存在輕微泄露，導波雷達進線口沒有擰緊，導致部分氨氣進入電路板倉，腐蝕接線端子，致使儀表工作不正常。
解決：從新密封雷達旁邊泄露儀表，擰緊導波雷達電氣接口。

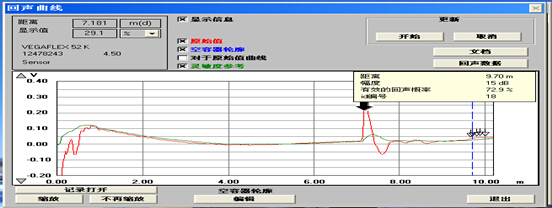

回聲曲線圖


結論：由于測量液化氨氣存在高壓、腐蝕、有毒、揮發、介電常數小等工況，但只要我們選型正確，由回聲曲線圖可知，完全可以滿足現場高精度、可靠測量的需求，而且通過應用該儀表，有效地降低了職工勞動強度，消除了事故隱患，為地面系統的平穩控制提供準確依據和數據。
