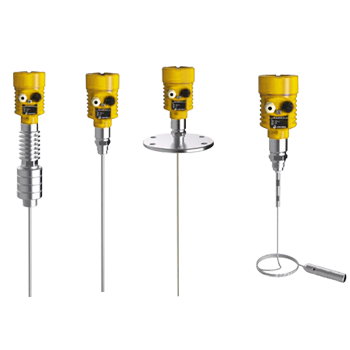

導波雷達物位計產 品 概 述：
導波雷達物位計是采用連續式乍動測量，能測量液體、固體（塊狀、粉狀）料位，具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸部受大氣的影響，所以它可以滿足工藝過程中揮發氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。
導波雷達物位計適用于高溫（350℃）、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀表主要技術指標達到或優于國內外同類產品，且安裝調試簡便，可以單臺使用，也可組網使用，可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。
導波雷達物位計主要技術參數：
工作頻率：100MHz－1.8GHz
測量范圍：纜 式：0-35m 桿式、同軸式：0-6m
重復性：±3mm
分辨率：1mm
采樣：回波采樣54次／s
響應速度：＞0.2s（根據具體使用情況而定）
精度：＜0.1％
輸出電流信號：4－20mA
通訊接口：HART通訊協議
過程連接：G1－1／2，G3／4 法蘭：DN50，DN80，DN100，DN150
過程壓力：－1~60bar
電源：24VDC（±10％） 紋波電壓：1Vpp
耗電量：max22.5mA
環境條件：溫度：－40℃~＋250℃
外殼防護等級：IP68
防爆等級：EXiaIICT6
兩線制接線：儀表供電和信號輸出共用一根兩芯電纜
電纜入口：M20×1.5（電纜直徑5~9mm）
導波雷達物位計產品型號及意義
WD－820－1.2.3.4.5.6.7.8
|
X
|

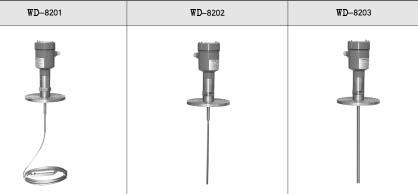

探頭類型／直徑／長度／材質
1－纜式探頭 ￠8mm 30000mm 不銹鋼
2－桿式探頭 ￠10mm 6000mm 不銹鋼
3－同軸管式探頭 6000mm 不銹鋼（法蘭安裝）
|
|
1
|
防爆 P－標準型（非防爆）
I－本安型（Exia II CT6）
|
|
2
|
過程連接／材質
|
G G1－1／2A 螺紋PN16 316L不銹鋼
N 1－1／2NPT 螺紋PN16 316L不銹鋼
C 法蘭DN50 PN16C 316L 不銹鋼
D 法蘭DN80 PN16C 316L 不銹鋼
E 法蘭DN100 PN16C 316L 不銹鋼
F 法蘭DN150 PN16C 316L 不銹鋼
|
|
3
|
天線密封
P 普通密封－20…150℃
G 高溫密封－40－250℃（帶散熱片）
|
4
|
外殼／防護等級
S 塑料／IP66
A 鋁／IP68
|
|
5
|
現場顯示 V 帶
X 不帶
|
6
|
電纜進線 M M20×1.5
N 1／2NPT
|
|
7
|
編程器P帶
N 不帶
|
8
|
探頭長度（M）
|
|
