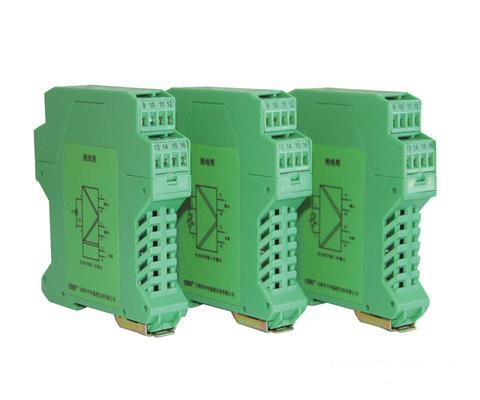

智能導軌式溫度變送器概 述
本產品采用了先進的數字化技術，具備了傳統模擬儀表所不具備的多項先進性能，在對高、低頻干擾信號的抑制方面均有著優異表現，即使在大功率變頻控制系統中依然能夠可靠應用，同時，數字化技術的應用徹底克服了傳統溫度變送器線性差的缺點，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度飄移自動補償?shù)戎T多先進技術，并符合IEC61000-4-4:1995中所規定的第四類(惡劣工業現場)環境對產品的抗電磁干擾要求,這一系列技術的應用使產品的穩定性及可靠性得到科學的保證。
智能導軌式溫度變送器技術指標
輸入信號類型
熱電偶：K、E、S、B、J、R、N、T
熱電阻：Pt100 、Cu100、 Cu50 、BAI 、BA2
系統傳輸準確度：±0.2%*F.S
冷端溫度補償準確度：±1℃（預熱時間10分鐘）
測量熱電阻時允許的引線電阻：≤30Ω
溫度漂移：±0.01%*F.S/℃（100ppm）
電流輸出允許外界的負載阻抗：
4~20MA輸出時0~500Ω
0~10MA輸出時0-1.1KΩ
絕緣強度（輸入/輸出/電流之間）：
不小于2000V。dc，不小于1500V.ac
絕緣阻抗（電源/輸入/輸出之間）：
不小于100MΩ（一分鐘）
工作中允許大氣壓力：80~106KPa
允許連續工作的環境溫度：-10~+55℃
供電電源：交流：AC95~295V
直 流：DC16~28V
輸入功率：0.9~1.8W(與型號有關)
外形尺寸：寬*高*深（22.5*100*115mm）
輸入信號斷線時的輸出狀態
輸出狀態有跟隨方式、定點輸出方式和斷線保持方式三種狀態可選擇，用戶在訂貨時應予以注明，否則按跟隨方式供貨。
智能導軌式溫度變送器選型方法
|
型號
|
說明
|
|
WD-WD
|
ⅹ
|
ⅹ
|
ⅹ
|
ⅹ
|
智能溫度變送器
|
|
輸入回路選擇
|
B
|
|
|
|
單回路
|
|
S
|
|
|
|
雙回路（輸入信號一致）
|
|
第一路輸出信號
|
1
|
|
|
1~5V
|
|
2
|
|
|
4~20MA
|
|
3
|
|
|
0~10MA
|
|
4
|
|
|
0~0v
|
|
第二路輸出信號
|
0
|
|
無第二輸出
|
|
1
|
|
1~5V
|
|
2
|
|
4~20MA
|
|
3
|
|
0~10MA
|
|
4
|
|
0~10V
|
|
供電
|
A
|
交流220V
|
|
B
|
直流24V
|
智能導軌式溫度變送器選型說明：
輸入信號類型及輸出溫度范圍請?jiān)儆嗀洉r(shí)另行說明。
面板指示
PWR：電源指示燈（綠色）
ALM：輸入信號報警指示燈（紅色）；
正常工作狀態時該指示燈不亮；
輸入信號故障時閃爍；
輸入信號超量程時長亮。
|
