WD-J60無紙記錄儀

概 述

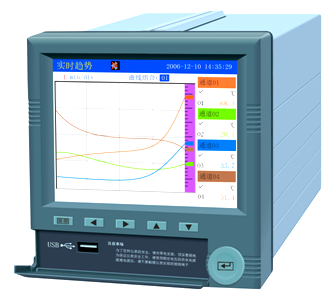

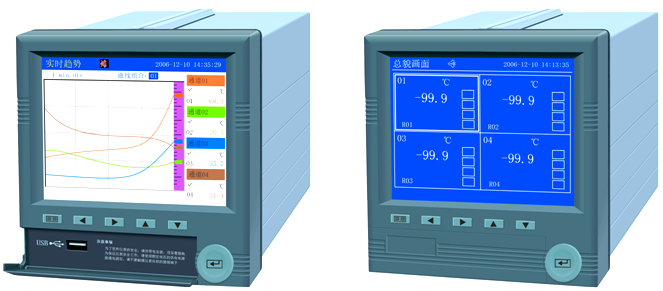

圖1無紙記錄儀外形圖

隨著微電子技術、計算機技術和通信技術的飛速發展，在工業上使用的顯示記錄控制儀表的技術更新越來越快，舊的控制室儀表不斷被新的、性能更可靠、功能更強大、使用更方便的控制室儀表取代。在廣泛應用的化工、煉油、冶金、制藥、造紙、建材等各行業中，隨著企業規模的擴大、自動化程度的提高，對控制室儀表也提出了更高的要求。在征求廣大用戶的各種需求的基礎上，我公司經過多年連續開發和生產，已經成功推出一系列儀表，能夠滿足各類用戶的各種不同使用場合的需求。
本系列儀表具有日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。


功能特點

本無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好，下面是主要的功能特點：
    ◆ 無筆、無紙記錄，日常維護工作量非常小，運行費用低；
    ◆ 采用進口TFT 5.6 英寸320*240點陣圖形液晶顯示屏，高亮度LED背光永不黑屏，具有畫面
       清晰、性能穩定、色彩絢麗、視角寬，使用壽命長等特點；
    ◆ 采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號采集、
       記錄、顯示和12路報警；
    ◆ 采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
    ◆ 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
      （1）Ⅱ型標準信號：0～5V 、0～10mA
      （2）Ⅲ型標準信號：1～5V 、4～20mA（可配電）
      （3）熱電偶：B、E、J、K、S、T
      （4）熱電阻：Pt100、Cu50
      （5）電壓小信號：0～20mV、0～100mV
      （6）電阻信號：0～400Ω
      （7）頻率信號：0～30KHZ
      （8）提供標準4-20mA 輸出
      （9）根據用戶要求定制各種特殊信號(如熱工行業的氧碳勢0-2V輸入)
      （10）頻率：PI（0～30kHz，高電平：8.5～30V，低電平：0～4.5V）（訂貨時要說明）
      （12）隔離阻抗：20MΩ @ 500V
    ◆ 顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
    ◆ 可以組態顯示,工程位號、工程單位、流量累積；
    ◆ 剪貼板的復制和粘貼功能方便用戶的參數設置；
    ◆ 12路繼電器報警輸出，具有閃光報警顯示，同時指示各路報警的下下限、下限、上限、上
       上限報警；
    ◆ 顯示精度基本誤差為±0.2%FS ；
    ◆ 16 路溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和
       蒸汽、壓力補償?shù)瘸Ｓ醚a償模型；
    ◆ 支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
    ◆ 配備標準USB 接口，支持USB 1.1 、2.0 優盤，歷史數據轉存快捷方便；
    ◆ 標準串行通訊接口： RS485 和 RS232C ， 支持Modbus RTU協議；
    ◆ 采用新型開關電源，能在交流電源85VAC～265VAC、45～65HZ范圍內正常工作；
    ◆ 提供變送器+24VDC隔離配電，簡化了系統，節約了費用；
    ◆ 儀表集成硬件實時時鐘，掉電情況下時鐘也能準確運行，更方便企業計量管理；
    ◆ 全鋁密封外殼及內部屏蔽板，保證儀表在惡劣的環境中正常工作。
