遠傳玻璃管轉子流量計概述

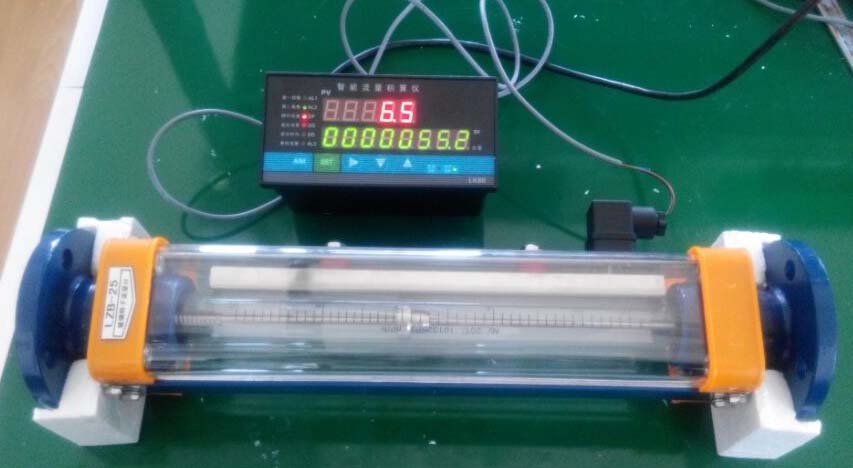

遠傳玻璃管轉子流量計是非線性的帶遠傳裝置,WD-LZYB電遠傳玻璃管轉子流量計是將流量信號變換為電信號,該電信號適合于遠距離傳輸,用戶可將該信號連接到顯示記錄儀表,以達到在室內或其他場所觀察現場流量計的流量的目的,該電信號也可以用于自動控制。
遠傳玻璃管轉子流量計的特點是電信號穩定可靠,不受外界的環境溫度、濕度等條件的影響,沒有漂移。
遠傳玻璃管轉子流量計廣泛應用于化工、石油、輕工、醫 藥、環保、食品及計量測試、科學 研究等部門,測量單相非脈動流體 (液體或氣體)的流量。
WD-LZYB/()F/WD-LZYJ-()F系列耐腐玻璃轉子流量計有較強的耐腐性能, 可檢測酸(氫氟酸除外)、堿、氧 化劑和其它腐蝕性的氣體或液體的流量,適用于化工、制藥、造紙、污水處理等行業。
遠傳玻璃管轉子流量計外形及安裝尺寸
通徑DN
A
|
B
|
C
|
D
|
E
|
連接 形式
|
|
10
|
178
|
208
|
244
|
Φ12
|
45×40(正面)
|
軟管
|
15
|
Φ95
|
Φ65
|
470
|
Φ15
|
4-Φ14
|
法蘭
|
25
|
Φ115
|
Φ85
|
470
|
Φ25
|
4-Φ14
|
法蘭
|
40
|
Φ145
|
Φ110
|
570
|
Φ40
|
4-Φ18
|
法蘭
|
50
|
Φ160
|
Φ125
|
570
|
Φ50
|
4-Φ18
|
法蘭
|
80
|
Φ185
|
Φ150
|
660
|
Φ80
|
4-Φ18
|
法蘭
|
100
|
Φ205
|
Φ170
|
660
|
Φ100
|
4-Φ18
|
法蘭
|
125
|
Φ245
|
Φ210
|
660
|
Φ125
|
8-Φ18
|
法蘭
|
150
|
Φ280
|
Φ240
|
660
|
Φ150
|
8-Φ22
|
法蘭
|
遠傳玻璃管轉子流量計原理與結構
玻璃轉子流量計主要由一根自下而上擴大的錐 形玻管和一只隨流體流量大小上下移動的 浮子組成(圖3)。流體自下而上流經錐 管時,流體動能在浮子上產生的升力S和 流體的浮力A使浮子上升,當升力S與浮力 A之和等于浮子自身重力G時,浮子處于平 衡,穩定在某一高度位置上,錐管上的刻 度指示流體的流量值。
WD-LZYB/WD-LZYJ-()F流量計的錐管為光滑內壁管(見圖4),通徑 D N 1 5 以上的流量計,浮子通過導桿上下移動,保持穩定;
WD-LZYB/WD-LZYJ-()F流量計錐管內壁有三條導向凸筋,使浮子保持穩定 (見圖5)。通徑DN10以下的流量計采用軟管連接,配有針形流量 調節閥;通徑DN15以上流量計采用法蘭連接或其他連接。
遠傳玻璃管轉子流量計材質
零部件
|
型 號
|
LZYB-10
|
LZYJ-10F
|
LZYB-15
25、40
|
LZYJ-15、25
40、50(F)
|
LZYB-50
80、100
|
LZYB-80
100(F)
|
浮 子
|
1Cr18Ni9Ti
不銹鋼Φ
|
瑪 瑙
|
1Cr18Ni9Ti
不銹鋼
|
外包氟塑料
|
1Cr18Ni9Ti
不銹鋼
|
外包氟塑料
|
基 座
|
HPb59-1
黃銅
|
1Cr18Ni9Ti
不銹鋼
|
鑄鐵內襯 聚丙烯塑料
|
鑄鐵內襯 氟塑料*
|
鑄鐵內涂 防腐漆
|
鑄鐵內襯 氟塑料*
|
止 檔
|
聚丙烯塑料
|
氟塑料
|
聚丙烯塑料
|
氟塑料
|
鑄 鐵
|
氟塑料
|
密封圈及墊片
|
丁橡膠
|
氟橡膠
|
丁橡膠
|
氟橡膠
|
丁橡膠
|
氟橡膠
|
導 桿
|
|
1Cr18Ni9Ti
不銹鋼
|
|
1Cr18Ni9Ti
不銹鋼
|
外包氟塑料
|
|
注:如介質是有機溶劑,訂貨時請注明。
|
遠傳玻璃管轉子流量計主要技術指標:
1.工作電源:24vdc
2.環境溫度:-30℃-60℃
3.輸出信號:4-20mADC
4.精度:±4%F.S
5.負載電阻:0-500Ω
6.信號遠傳距離:≤1500m(使用≥0.5mm²的雙絞銅線)
|
