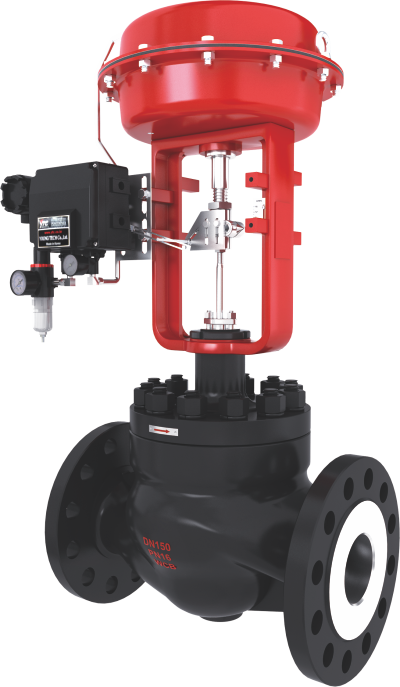

氣動籠式調節閥概述
氣動籠式調節閥是一種高性能調節閥, 適用于高壓差產生的閃蒸空化場合, 堅固的套筒保護閥體不受閃蒸和空化的破壞。流道呈S型流線, 壓降損失小,流量大, 可調范圍廣。閥芯導向面積大, 抗振性好。調節性能完全符合IEC或GB標準。氣動調節閥配用多彈簧薄膜執行機構, 結構緊湊, 輸出力大。 WD5620系列籠式調節閥廣泛使用于要求可靠性和關閉性能高、低溫以及高壓工藝管線場合, 由于材料范圍廣和設計形式的多樣化, 使得這些閥門可在不同工業領域中得以應用(譬如:化工、燃?xì)?、電力造紙、食品、冶金和采礦等)。
氣動籠式調節閥產品特點:
具有各種不同材質的閥門鑄件和內部零件, 以適應特殊工況。
可降低噪音等級,提高防空化和防閃蒸性能, 并消除阻塞流。
流量系數范圍大, 可調比范圍大。
可選配金屬波紋管密封, 防止腐蝕性和劇毒介質發生泄漏, 污染環境.
方便拆卸和安裝閥內件, 便于檢查和維護。
采用了高質量材料和表面處理技術(拋光、堆焊司太立合金、熱處理、氮化鉻涂層), 控制閥使用壽命長、運行可靠。
氣動薄膜多彈簧執行機構配合下實現正反作用運行, 同時可以在不增加其它零件的情況下改變彈簧范圍(彈簧數量不變)。
操作方式可采用氣動、電動及電液聯動等。
可以在執行機構側面或頂部安裝一個手動操作機構。
氣動籠式調節閥結構

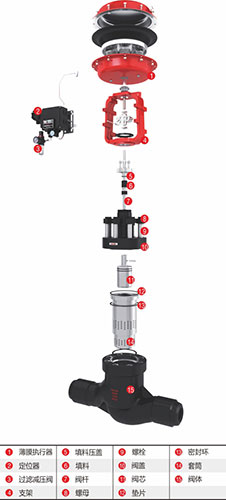

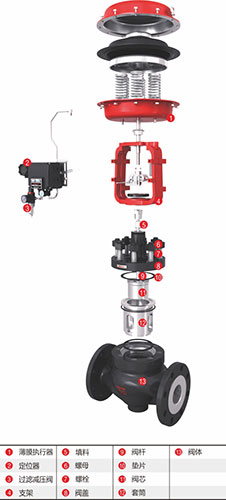

單座籠式調節閥 雙座籠式調節閥
|
