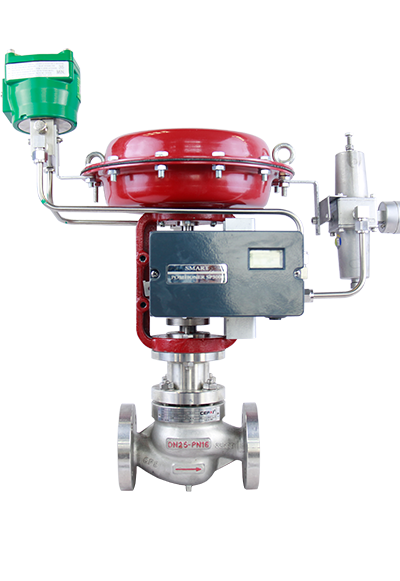

氣動單座調節閥概述

氣動單座調節閥是一種頂導向結構的調節閥。閥體呈S流線 型的通道，壓力損失小，流量大，可調范圍廣，流量特性精 度高，閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄 膜執行機構，結構緊湊輸出力大，可用于控制不同壓力和溫 度的調節。

氣動單座調節閥產品特點：

泄 漏 量：金屬閥座：符合ANSI B16.104Ⅳ級小于額定CV的0.01﹪

聚四氟乙烯閥座：符合ANSI B 16.10Ⅳ級,小于額定CV的10-7

司太萊堆焊閥座：小于額定CV的10-7（快開閥芯）

回差：1﹪（帶定位器）、3﹪（不帶定位器）

線性：±1﹪（帶定位器）、±5﹪（不帶定位器）

備注：采用標準的V型聚四氟乙烯填料

可調范圍：50:1

氣動單座調節閥技術參數和性能

閥體

型式：直通單座鑄造球型閥

公稱通徑：40-200mm

公稱壓力：ANSI125、150、300、600；JIS10、16、

20、30、40K；PN1.6、4.0、6.4MPa

連接形式：法蘭式：FF、RF、RJ和LG標準按ANSI

B16.5、JIS B2201 JB/T79.1 PN1.6MPa、

JB/T79.2凹凸面

焊接式：嵌接焊SW（40-50mm）

對接焊BW（65-200mm）

材料：HT200、ZG251、ZG1Cr18Ni9、

ZG0Cr17Ni12Mo2、1.25Cr0.5Mo、

5.0Cr0.5Mo、SCPH21、SCPH61、Ti

上 閥 蓋：常溫型（P）：-17-+230℃

伸長Ⅰ型（E1）：-45-17℃、+230-566℃

伸長Ⅱ型（E2）：整體式（E2）-100-45℃、焊接式（E2W） -196-100℃

壓蓋形式：螺栓壓緊式尼龍夾織物、耐油橡膠、氟橡膠

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石墨編織填料

閥內組件

閥芯特性：上導向單座柱塞閥芯

材料：1Cr18Ni9、Cr17Ni12Mo、司太萊堆焊

執行機構

型式：HA多彈簧式薄膜機構

膜片材料：乙丙橡膠夾尼龍

彈簧范圍：0.02-0.10、0.08-0.24MPa

供氣壓力：0.14、0.16、0.28MPa

氣源接頭：Rc1/4

環境溫度：-30-+70℃

作用形式：氣開式、氣關式

備注：該閥可以配用VA5或VA6和VP執行機構
