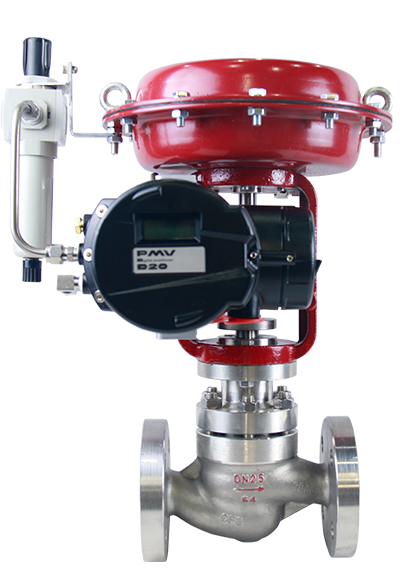

氣動多級降壓調節閥概述
動多級降壓調節閥是由單作用氣動薄膜執行機構和多級降壓調節閥組成，采用了最先進的多孔多級降壓式閥籠，適合于高壓差流體和蒸汽工況，多級降壓調節閥具有壓降損失小、流量大、流量特性曲線精度高、動態穩定性好等特點。多級降壓調節閥(高壓差調節閥)很好的控制流經閥內件的流體流速，故可大幅度降低噪音，亦可有效防止液體產生的氣蝕情況。多級降壓調節閥主要應用于有氣蝕、噪音高、流體壓差高的環境。
氣動O型固定式球閥技術參數和性能
|
項目
|
不帶定位器
|
帶定位器
|
|
基本誤差%
|
±5.0
|
±1.0
|
|
回差%
|
3.0
|
1.0
|
|
死區%
|
3.0
|
0.4
|
|
始終點偏差%
|
氣開
|
始點
|
±2.5
|
±1.0
|
|
始點
|
±5.0
|
±1.0
|
|
氣關
|
始點
|
±5.0
|
±1.0
|
|
終點
|
±2.5
|
±1.0
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
氣動O型固定式球閥結構
|
零部件
|
材質
|
|
閥體
|
WCB
|
304
|
316
|
316L
|
|
墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
閥座 / 套筒
|
304
|
304
|
316
|
316L
|
|
閥芯
|
304
|
304
|
316
|
316L
|
|
導向套/并帽
|
304
|
304
|
316
|
316L
|
|
中墊
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
|
閥桿
|
304
|
304
|
316
|
316L
|
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
|
