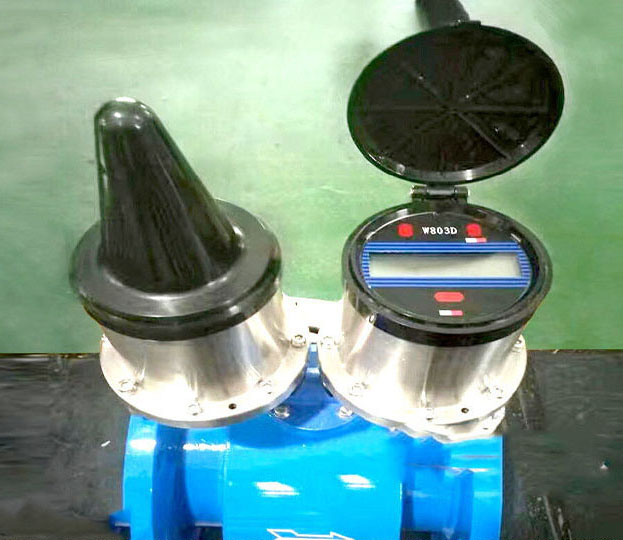

無線傳輸電磁流量計

無線傳輸電磁流量計電池供電型電磁流量計，該系列電磁流量計與傳感器配套，并達到0.5級和0.2級流量測量精度。WD-EFD系列電池供電型電磁流量計標配一個常規鋰電池組，可持續工作3-4年。若配用高容量鋰電池組，持續工作時間會更長。

無線傳輸電磁流量計概述

電池供電電磁流量計專為水工業設計，可作用工業生產和居民供水計量水表用途，滿足城市供水確保準確的水費計算，**應用于現場無電源供應場所，如：城市供水、污水處理、水利工程、水政水資源等行業。

帶GPRS通訊的電磁流量計承原電磁流量計所有優點及功能外支持GPRS無線通訊。僅需要一張開通GPRS無線上網功能的手機卡，無需外接其他模塊設備就可輕松登錄Internet與遠程計算機建立連接，支持組態王，可以方便地實現遠程監視電磁流量計的瞬時流量、瞬時流速、流量百分比、流體電導比、正向累積值、反向累積值、報警狀態等數據。具有斷線自動連接功能，支持動態IP地址。

◎ 采集傳輸一體化，提高了系統可靠性，降低了成本；

◎ 內嵌看門狗，不死機，掉線自動恢復；

◎ 息遠程設置功能；

◎ 板載工業級GSM/GPRS通信模塊，方便用戶選擇GSM/GPRS組網方式；

◎ 提供用戶設置軟件，開放式接口，方便與組態軟件及其他軟件連接；

◎ 實時采集電磁流量計數據

包括瞬時流量、瞬時流速、流量百分比、流體電導比、正向累積值、反向累積值、報警狀態；

◎ 可通過手機方式修改轉換器的網絡參數。

◎ 支持組態王

相關設備：

開通GPRS功能的SIM卡（GPRS接入點須包括CMNET）

接入Internet公網的PC機一

二、無線傳輸電磁流量計主要技術參數

公稱通徑：DN10-DN1200

DN150-DN6000

公稱壓力：0.6～4.0Mpa（特殊壓力可定制）

精 確 度：±0.2%、±0.5%

測量范圍：0.01～10m/s

測量介質（電導率）：>20μs/cm

介質溫度：-10℃～160℃

環境溫度：-10℃～60℃

環境濕度：≤95%（相對濕度）

供電方式：3.6V/DC內置鋰電池供電，連續工作時間5-10年 （3.6V、12V、220V）

電*材料：316L不銹鋼，HC、HB、鈦、鉭、鉑、銥合金

襯里材料：氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA

連接方式：法蘭式、插入式、夾持式（可選）

結構形式：一體型、分體型 （可選）

防護等級：IP68 、IP65（可選）

顯示方式：LCD大屏幕液晶顯示瞬時流量、流速、（壓力），正、反向累積總量以及報警提示符

輸出信號：脈沖輸出0.0001-10m3/p，頻率輸出1-1000HZ任意設置（無源光耦輸出）

通訊方式：GSM/GPRS無線數據遠傳（短信形式數據包）

GSM/GPRS遠程監控管理軟件系統： GSM/GPRS遠程監控管理軟件系統

本系統不僅可以實現流量計數據的接收、存儲，還可以實現對流量數據的統計與分析，使用戶方便及時的掌控區域內各流量測量點的用水情況

三、無線傳輸電磁流量計新特點

電池供電電磁流量計是專為水工業設計，作為水表計量時使用，滿足城市供水確保準確的水費計算，**應用于城市供水（冷水）、城市取暖（熱水）、污水處理、水利工程等行業。不受水質干擾，無纏繞、堵塞現象，幾乎無壓力損失，可長期可靠連續工作。特別適用于大流量供熱。

電池供電電磁流量計采用特殊設計的傳感器勵磁系統和智能化的系統，并采用了16位嵌入式超微功耗處理器，全數字量信號處理，工作穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量，現場瞬時流量，正反向累計總量顯示，自診斷故障報警，GSM/GPRS數據無線遠傳等功能，用戶通過強大的GSM/GPRS遠程管理軟件系統可實現流量數據的無線遠傳、存儲等功能。并能實現3.6V/12V或220V多路電源的自動切換。

電池供電電磁流量計在**計量的基礎上，儀表和控制部分集為一體，實現管路的自動切斷與接通操作。智能電動調節閥門在開啟時動作緩慢，避免了液體流速過快，對儀表本身造成損壞，防止危險事故的發生。閥門的開啟需要用戶預先付費。當用戶余額不足時，系統會自動向用戶手機上發送短信，提示用戶盡快買水；當用戶無余額時，系統自動發送指令，關閉閥門，切斷管路。

四、電池供電電磁流量計軟件特點

本系統可對每個測量點的用水情況及管道壓力查詢、統計、分析并以圖表或曲線的形式顯示出來，使用戶可以方便的對各測量點的用水進行管理。

當測量點用水情況發生異常或現場流量計電池電量不足時，本系統可發出報警信息。

本系統可設定不同級別的多個操作員，起到數據分級管理，并實現用戶局域網的數據共享。

本系統引入了數據備份、SIM卡費用統計等更多人性化管理。

可顯示儀表的流速、流量、累積量、壓力、工作狀態等數據；

可直接打印出查詢的所有數據；

可直接導出所有儀表的數據到計算機；

可直接看到所查詢儀表的流量曲線圖；

可直接打印出流量曲線圖；

可查看現場儀表的工作狀態及儀表是否有報警情況；

可以報表的形式顯示所有儀表每年、每月、每天的用水量；

可直接打印出報表；

可直接導出報表到計算機；

所有儀表的數據可直接備份到計算機。

無線傳輸電磁流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總裁，，技術達到國內水平。電磁流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用，現已**地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

電磁水流量計獨特賣點：

1.傳感器重要的部件－線圈作優化的設計，并通過嚴格的實流試驗，切實保證產品的測量精度。

2.信號電*作徹底的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度

3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度

4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的主要的生產工藝），特別是安裝線圈后的后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷

5.采用接地電*結構，形成一個平衡電*平面，保證整個測量平均速度的過程都被限制在平衡電*平面之內進行，能很好的消除電氣噪聲干擾，提供**的測量結果

6.采用定制的雙層屏蔽電纜

7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低

8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾

9.采用16位嵌入式微處理器，運算速度快，精度高

10.全數字處理，抗干擾能力強，測量可靠，精度高

11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好

12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高

13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等

訂貨須知：用戶在定購流量儀表時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。

常見問題解答：

電池供電電磁流量計中的電池一般可以支持幾年？

答：電池供電電磁流量計采用3.6V/DC內置鋰電池供電，正常情況下可連續工作時間5-6年，等電池電量用盡，到時進行電池更換既可繼續使用。

電池供電電磁流量計和普通220VAC的供電方式有什么不同呢？ 對測量的精度會有影響嗎？

答：普通電磁流量計采用工頻交流電源供電，而電池供電電磁流量計采用內置3.6V/DC鋰電池，僅供電方式不同，對測量精度沒有影響。

你們公司生產的電池供電電磁流量計相較其他廠家有什么優勢？

答：我們公司不僅有著幾十年的儀表生產經驗，雖本公司的電池供電電磁流量計已是很成熟的產品，但依然在不斷進行研發與改進，使該產品的性能上能夠有著更高的突破。說道優勢本公司的電池供電電磁流量計諸主要體現在口徑、精度、量程、遠傳等諸多方面。（注：我公司的電池供電電磁流量計可以實現多種形式的無線數據遠傳，并配合WEB版的實時監控，讓您用方便的用一部能上網的手機都能隨時隨地的監控儀表流量情況。）。

電池供電電磁流量計在安裝、調試時你們會派專人來進行負責嗎？

答：由于電磁流量計安裝比較簡單，所以按照我們的產品安裝使用說明書既可順利完成安裝，如有特殊需要的話我們則會派技術人員到現場進行指導安裝和調試。(派專人則需收取一定必要的相關費用)

你們的售后服務如何？

答：由于電池供電電磁流量計是已經比較成熟的產品，所以您大可放心使用。假如是質量問題，我們可包退包換。如果是使用不當造成的儀表故障問題，可返廠維修。

我想要購買貴公司的電池供電電磁流量計，流程怎么走？多久能發貨？

答：一般情況下是您把要求或具體參數報給我們，我們會給您一份含有詳細技術參數的報價單，您確認無誤后我們會再給您傳真合同，您蓋章回傳后合同即生效，如果沒有特殊情況則是款到發貨。
