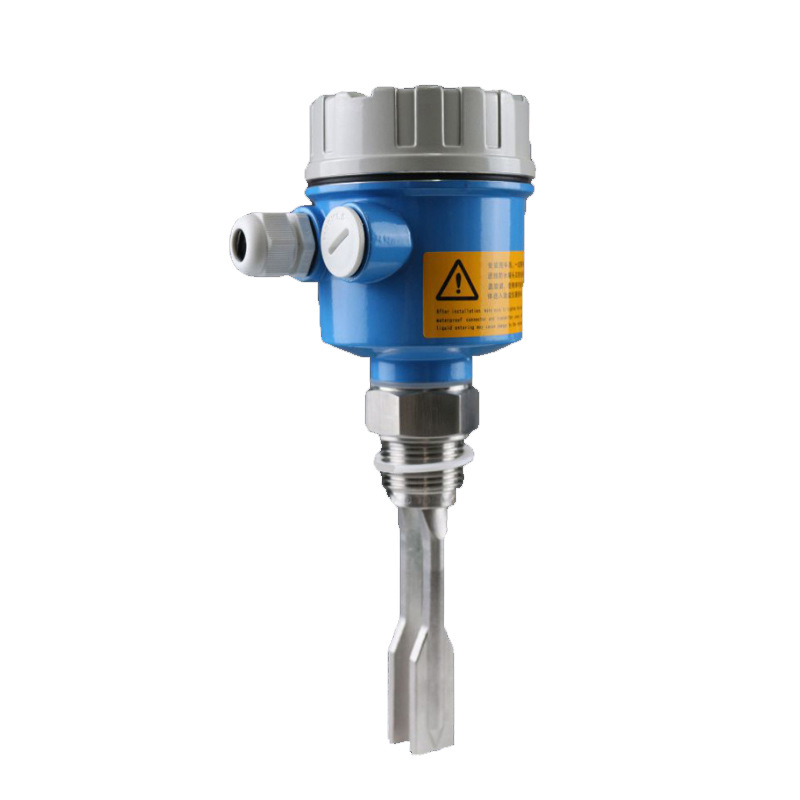

音叉式物位開關概述：
音叉式物位開關由于振幅可調，便于測量不同狀態和密度的物料，適用于各種料倉固體物料料位以及各種容器內液位的定點報警或控制。
固體物料：粉煤灰、水泥、石粉、塑料顆粒、鹽、糖等。
液體介質：水、酸、堿、泥漿、紙漿、染料、油類、牛奶、酒類、飲料等。
音叉式物位開關工作原理：
音叉物位開關由發訊叉體和放大器兩部分組成，在叉體根部壓緊兩組壓電晶體，一組做為驅動器，驅動叉股產生振動；另一組做為檢測器，用以將叉股振動轉換成電壓信號。當叉股受阻時，振蕩器的振幅變小，繼電器輸出開關信號。
音叉物位開關產品特點：
1、 適應性強：被測介質不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響；

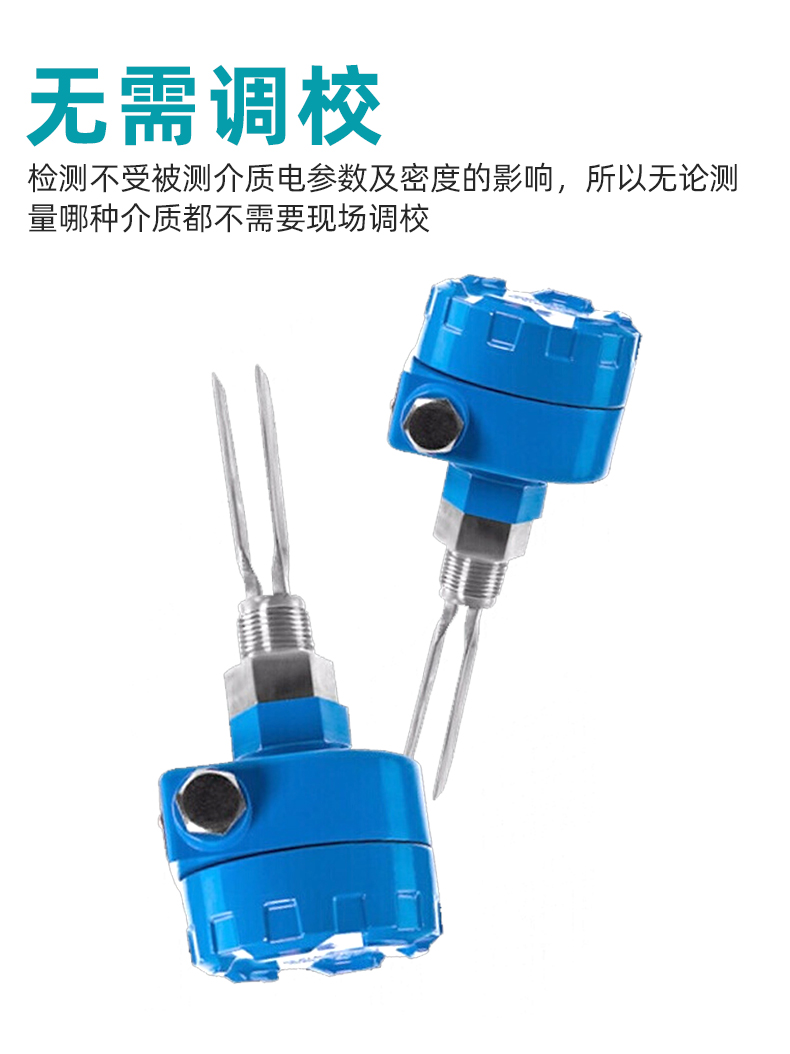

2、 不需調校：由于音叉物位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種介質都不需要現場調校；
3、 免于維護：由于音叉物位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投入適用便不需要維護。

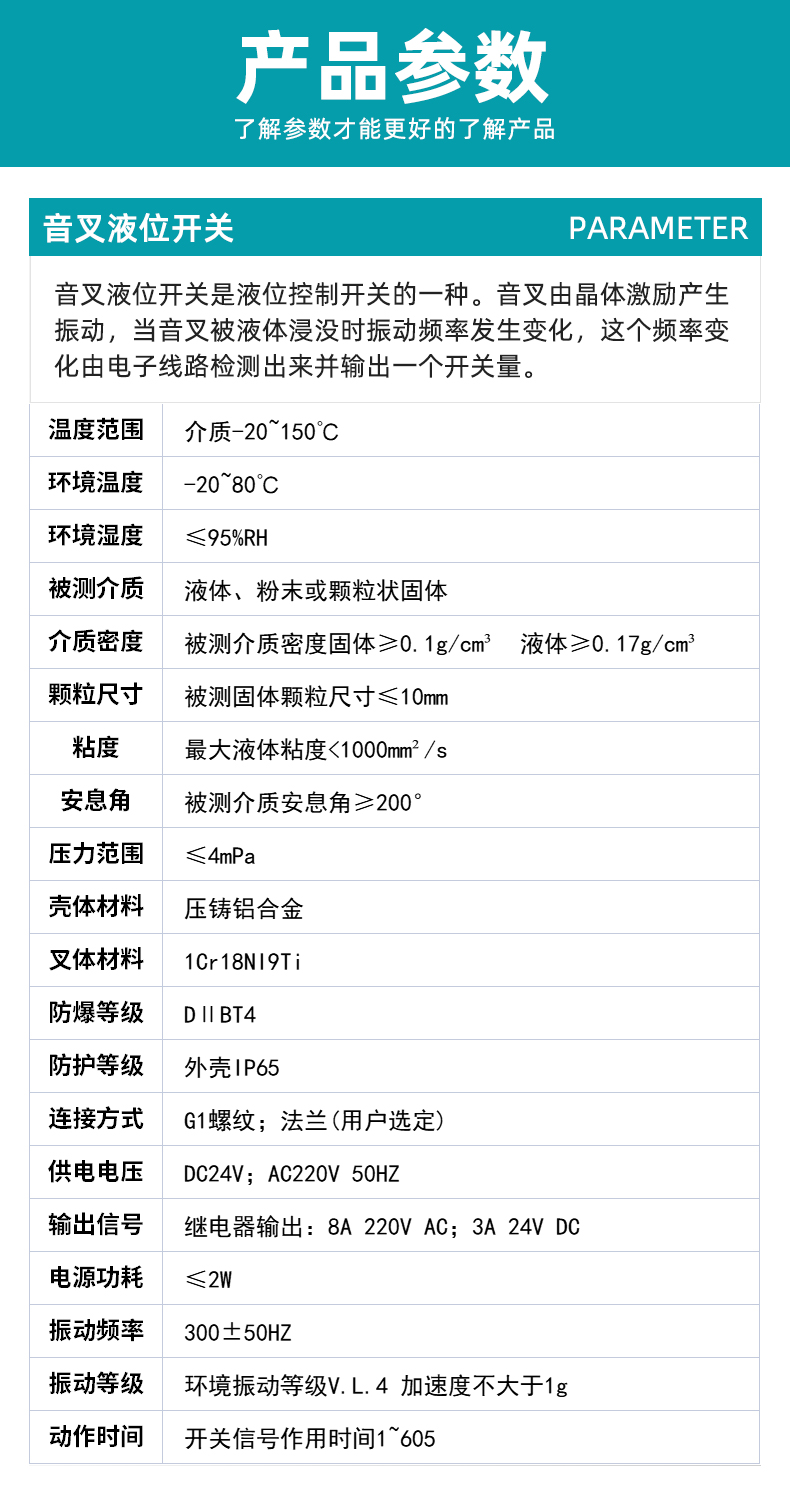

音叉物位開關技術參數：
1、 供電電壓：DC 24V 或 AC 220V；
2、 工作溫度：叉體 -40～150℃；
3、 環境溫度：-20～70℃；
4、 工作壓力：≤2MPa；
5、 介質密度：≥ 0.7g/cm3；
6、 輸出方式：繼電器輸出 （AC 220V/5A,DC 28V/10A）；
7、 功率消耗：0.5W；
8、 高低位報警：現場可設置為HLFS（高位報警方式）或LLFS（低位報警方式）；
9、電氣接口：M20×1.5；
10、過程連接：1″NPT螺紋安裝（標準，可選BSPT），法蘭安裝（可選）；
11、外殼防護：IP65；
12、防爆標志：Ex dⅡCT4。
音叉物位開關使用與維護：
1、進料孔不能直接對準音叉，如果無法躲避時，為防止壓實的大塊物料落到音叉上，須在音叉上面大于20cm處設防護板，或加保護罩，以免損壞叉體。如果是風送物料時可設防風板。
2、振動較強的場合，可用繩索吊裝叉頭（必須特殊定貨）。
3、不可將儀表設置在陽光直射處，如陽光直射可設一塊隔熱板。
4、外殼安裝要使電纜出線孔朝下，并加橡皮圈密封防止水滴滲入殼內。
5、使用前先檢查儀表的工作和延時，無誤時方能投入運行。
6、儀表要定期檢查，清除叉體上的沉積物。
7、接地線要與容器壁或大地良好接觸，接地電阻＜2Ω。

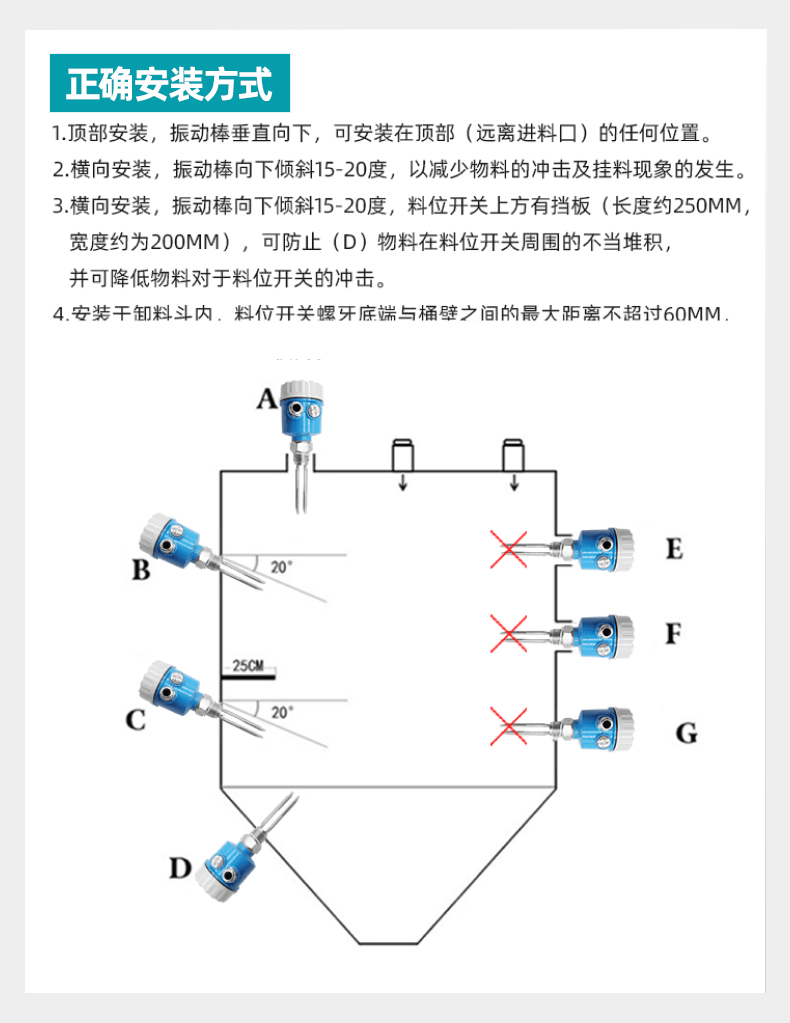

8、音叉限位開關通常采用側裝方式安裝與倉體側壁對料高度進行上下限位置檢測，當倉體不便側面開孔時可采用頂裝，位置選擇能避開料位沖擊的位置。
音叉式物位開關訂貨須知：
請按選型標記注明各項參數
另外注明介質名稱、溫度及壓力
測料位時，注明物料名稱、粒度及容重
如選用其它法蘭標準時，請注明標準號
請注明是否需用法蘭保護罩或防護板
|
