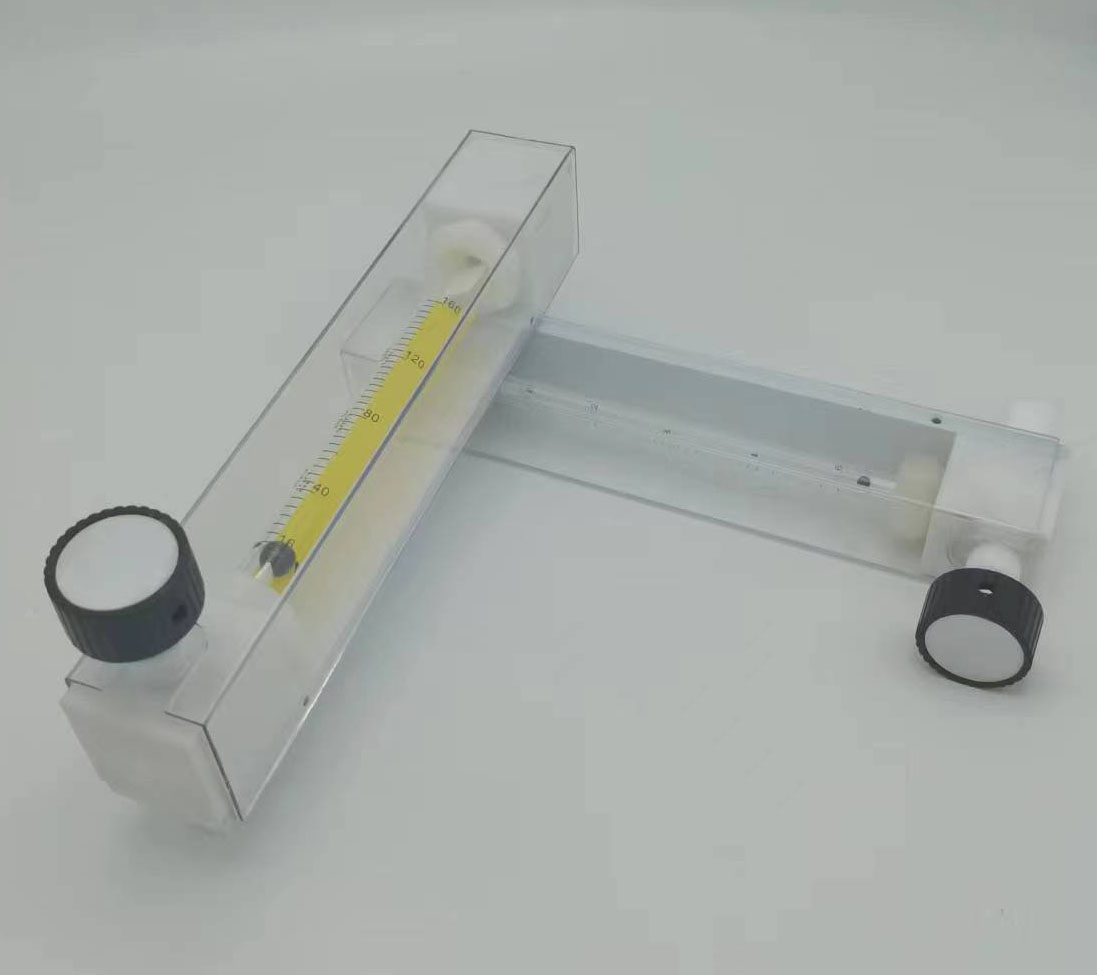

四氟防腐玻璃管轉子流量計概述
四氟防腐玻璃管轉子流量計是非線性的帶遠傳裝置，WD-LZYF防腐玻璃管轉子流量計是將流量信號變換為電信號，該電信號適合于遠距離傳輸，用戶可將該信號連接到顯示記錄儀表，以達到在室內或其他場所觀察現場流量計的流量的目的，該電信號也可以用于自動控制。
四氟防腐玻璃管轉子流量計的特點是電信號穩定可靠，不受外界的環境溫度、濕度等條件的影響，沒有漂移。
四氟防腐玻璃管轉子流量計廣泛應用于化工、石油、輕工、醫 藥、環保、食品及計量測試、科學 研究等部門，測量單相非脈動流體 （液體或氣體）的流量。
WD-LZYF/（）F/WD-LZYJ-（）F系列耐腐玻璃轉子流量計有較強的耐腐性能， 可檢測酸（氫氟酸除外）、堿、氧 化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。
四氟防腐玻璃管轉子流量計外形及安裝尺寸：
通徑DN
|
A
|
B
|
C
|
D
|
E
|
連接 形式
|
|
|
10
|
178
|
208
|
244
|
Φ12
|
45×40（正面）
|
軟管
|
|
15
|
Φ95
|
Φ65
|
470
|
Φ15
|
4-Φ14
|
法蘭
|
|
25
|
Φ115
|
Φ85
|
470
|
Φ25
|
4-Φ14
|
法蘭
|
|
40
|
Φ145
|
Φ110
|
570
|
Φ40
|
4-Φ18
|
法蘭
|
|
50
|
Φ160
|
Φ125
|
570
|
Φ50
|
4-Φ18
|
法蘭
|
|
80
|
Φ185
|
Φ150
|
660
|
Φ80
|
4-Φ18
|
法蘭
|
|
100
|
Φ205
|
Φ170
|
660
|
Φ100
|
4-Φ18
|
法蘭
|
|
125
|
Φ245
|
Φ210
|
660
|
Φ125
|
8-Φ18
|
法蘭
|
|
150
|
Φ280
|
Φ240
|
660
|
Φ150
|
8-Φ22
|
法蘭
|
四氟防腐玻璃管轉子流量計原理與結構：

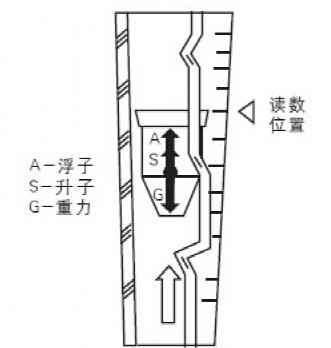

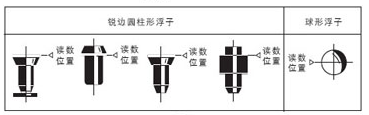

玻璃轉子流量計主要由一根自下而上擴大的錐 形玻管和一只隨流體流量大小上下移動的 浮子組成（圖3）。流體自下而上流經錐 管時，流體動能在浮子上產生的升力S和 流體的浮力A使浮子上升，當升力S與浮力 A之和等于浮子自身重力G時，浮子處于平 衡，穩定在某一高度位置上，錐管上的刻 度指示流體的流量值。
四氟防腐玻璃管轉子流量計材質：
|
零部件
|
型 號
|
|
LZYB-10
|
LZYJ-10F
|
LZYB-15
25、40
|
LZYJ-15、25
40、50（F）
|
LZYB-50
80、100
|
LZYB-80
100（F）
|
|
浮 子
|
1Cr18Ni9Ti
不銹鋼Φ
|
瑪 瑙
|
1Cr18Ni9Ti
不銹鋼
|
外包氟塑料
|
1Cr18Ni9Ti
不銹鋼
|
外包氟塑料
|
|
基 座
|
HPb59-1
黃銅
|
1Cr18Ni9Ti
不銹鋼
|
鑄鐵內襯 聚丙烯塑料
|
鑄鐵內襯 氟塑料*
|
鑄鐵內涂 防腐漆
|
鑄鐵內襯 氟塑料*
|
|
止 檔
|
聚丙烯塑料
|
氟塑料
|
聚丙烯塑料
|
氟塑料
|
鑄 鐵
|
氟塑料
|
|
密封圈及墊片
|
丁橡膠
|
氟橡膠
|
丁橡膠
|
氟橡膠
|
丁橡膠
|
氟橡膠
|
|
導 桿
|
|
1Cr18Ni9Ti
不銹鋼
|
|
1Cr18Ni9Ti
不銹鋼
|
外包氟塑料
|
|
|
注：如介質是有機溶劑，訂貨時請注明。
|
四氟防腐玻璃管轉子流量計主要技術指標：
1.工作電源：24vdc
2.環境溫度：-30℃-60℃
3.輸出信號：4-20mADC
4.精度：±4%F.S
5.負載電阻：0-500Ω
6.信號遠傳距離：≤1500m（使用≥0.5mm²的雙絞銅線）
|
