24路彩色無紙記錄儀概述
隨著工業現場的日漸規?；?、集中化和復雜化，多通道數據采集處理及控制、復雜信息彩色顯示、觸屏操作等應用越來越深受現場用儀單位的歡迎，因此一款數據處理能力強、運行可靠性高、記錄存儲容量大、顯示內容豐富、計算性能出色及系統事件響應迅速的卓越產品很有必要。我司研發的中長圖彩色無紙記錄儀,其非凡的性能使得在應用工業更高強度任務更復雜數據處理的同時，也能長期保持系統的高穩定性運行主要應用于石油石化、化學化工、造紙塑膠、紡織印染、冶金建材、科教國防、生物醫療、市政環保、能源計量、食品糧油、煙酒飲料、設備制造、設備成套及農林畜牧漁等各行業。
24路彩色無紙記錄儀特點
?顯示功能多樣化

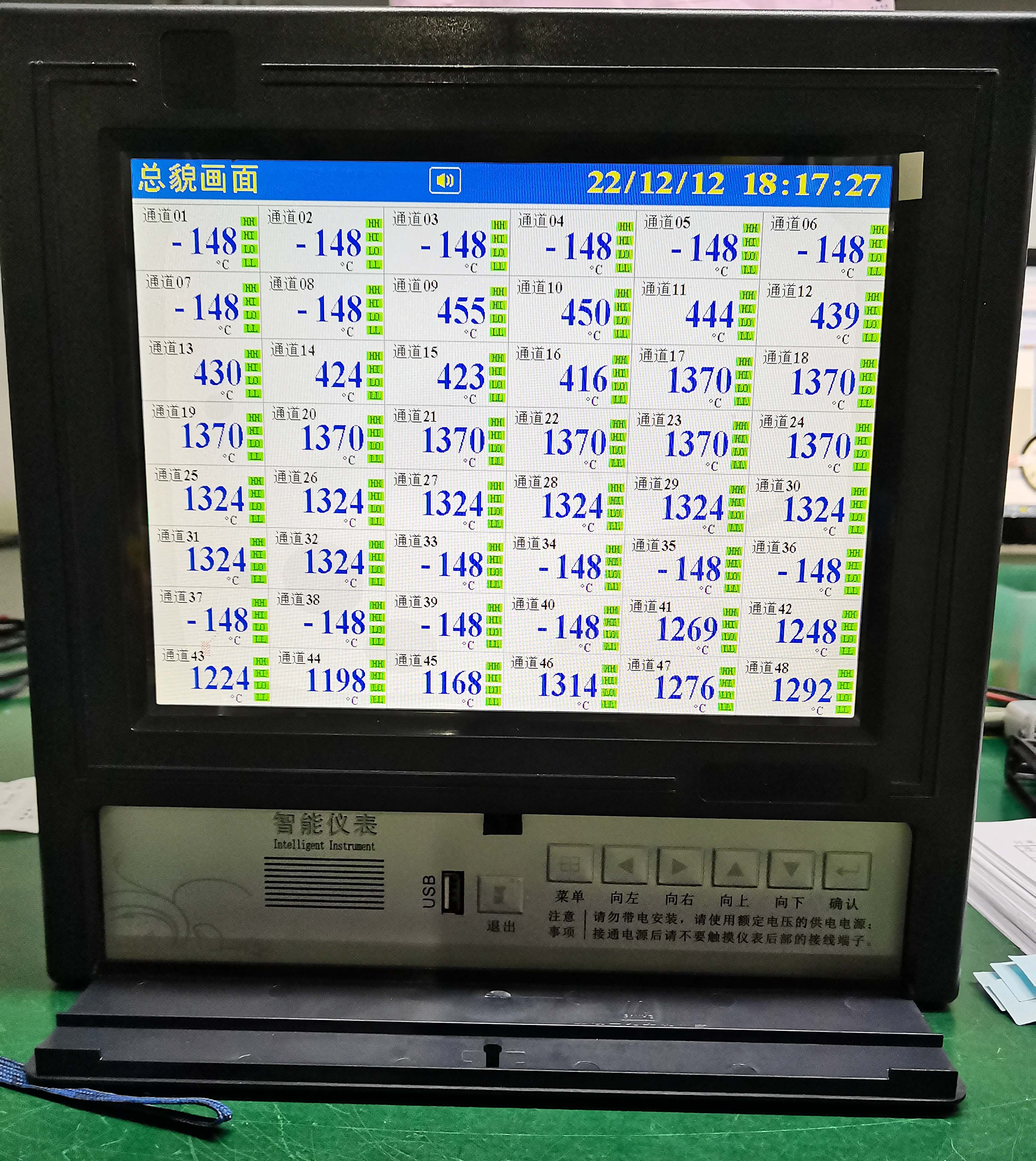

總貌畫面、棒圖畫面、實時趨勢曲線畫面、歷史曲線追憶畫面、列表查詢畫面等多種不同元素畫面來顯示儀表信息，其顯示信息量大、分辨率高、畫面清晰、界面友好
?輸入功能齊全
全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可，通用性強
?選配/附加功能豐富
?選配功能：數據備份、串口通訊、串口打印、報警功能、饋電輸出、變送輸出、流量累積、以太網功能、PID控制等
?附加功能：定批量控制、繼電器延時、報警延時等
?適用性、可靠性強
日常維護工作量非常小、運行費用低、應用領域廣泛、抗干擾性能好、穩定性高、響應速度快、轉存數據兼容性強
24路彩色無紙記錄儀技術指標
?顯示
屏幕： 10.4英寸真彩TFT LCD（800*600點陣）
精度： 實時顯示：±0.2% F.S.
追憶精度：±0.2% F.S.
注意
?熱電偶應去掉冷端誤差
?處理器
采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警
?存儲模塊
采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息
?輸入功能 輸入規格：全隔離萬能輸入，最大支持48路模擬量輸入
電壓輸入：0-5V、1-5V、0-20mV、0-100mV
電流輸入：0-10mA、4-20mA、0-20mA
電阻輸入：Res
頻率輸入：頻率信號（PI）（頻率范圍：0-30000HZ）
熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）
熱電偶：S、B、K、T、R、E、N、J
輻射高溫計：F1、F2
鎢錸：WRe3-25、WRe5-26
注意
?其它輸入信號（如開關量輸入（DI）、脈沖量輸入（PI））或分度號（如PT1000）需在訂貨時注明
?輸出功能
配電輸出：最多支持16路變送器隔離配電+24VDC，標準配電≤30mA（最大負載能力可定制），支持其他規格隔離配電（如12VDC、5VDC配電輸出）
變送輸出：最多支持8路通道的標準電流變送輸出，負載能力750Ω（最大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸
繼電器報警輸出：最多支持24路繼電器報警輸出，觸點容量1A@250VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警
?通訊打印
通訊接口：RS232C或RS485，支持Modbus RTU協議，波特率----（1200、4800、9600、19200、38400、57600）
以太網接口：標準RJ-45以太網接口
打印接口：RS232C直接連接微型打印機，波特率1200
?記錄功能
記錄容量： 64/128/192/248MB（FLASH容量可選擇）；
記錄間隔：1秒至240秒，共分11檔：
1/2/4/8/12/24/36/60/120/180/240秒可選；
記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下（代入數值的單位要與公式中一致）：
?數據轉存
數據備份和轉存：支持USB 1.1 、2.0 優盤，支持1G到32G的U盤進行數據轉存，兼容性強，可兼容市面上絕大多數的U盤（推薦使用工業版優盤）
?供電電源
供電電源：100~240VAC（額定電壓220VAC），50/60HZ交流電源供電，支持24VDC（18VDC-36VDC）直流電源供電，支持12VDC（9VDC-18VDC）直流電源供電（直流供電需在訂貨時注明）
?保護功能
斷電保護： 內置存儲器保護參數和歷史數據，斷電后永久保存
時鐘保護： 集成硬件時鐘，掉電后也能準確運行
?誤差精度
熱電偶冷端補償誤差： ±2℃
時鐘誤差： ±2 秒/天
?工作環境
工作溫度： 0～50℃（避免日光直曬）
相對濕度： 0～85%R.H（無凝結）
海拔高度： <2000m（特殊規格除外）
注意
?禁止在易燃、腐蝕性環境下工作
?運輸和貯存環境
運輸和貯存溫度： -20～60℃（避免日光直曬）
運輸和貯存濕度： 5～95%R.H（無凝結）
?儀表凈重
凈重：≤6.5Kg
?技術指標說明
注意
?技術指標為本系列儀表通用指標，功能配置請以實物為準。
?技術指標若有與實物儀表不相一致時，請以實物為準。
24路彩色無紙記錄儀注意事項
?開箱時如發現儀表因運輸而致的破損，請與廠家聯系
?本系列儀表適用于一般工業場合，如有特殊的使用要求請另行設置保護裝置
?為了您和儀表的安全，請勿帶電安裝。請使用額定電壓的供電電源，正確接線，妥善接地，接通電源后，請不要觸摸儀表后部的接線端子，以防觸電
?儀表請安裝在室內，安裝位置請保證通風順暢（以防儀表內部溫度過高），避開風雨和太陽直射，切勿在下列場合中安裝：
?溫度和濕度超過使用條件的場合
?有腐蝕性、可燃性或爆炸性氣體的場合
?有大量粉塵、鹽及金屬粉末的場合
?水、油及化學液體易濺射到的場合
?有直接振動或沖擊的場合
?電磁發生源的場合
?儀表在靠近電源動力線、強電場、強磁場、產生靜電、噪聲或交流接觸器等干擾的場合應采取相應的屏蔽措施
?為避免測量誤差，傳感器是熱電偶時，請使用相應的補償導線 傳感器是熱電阻時，要使用三根規格相同而且電阻值小于10Ω的銅導線，否則會造成測量誤差
?為延長儀表的使用壽命，請定期進行保養和維護。請勿自行維修和拆卸儀器。擦拭儀表時請用干凈軟布，切勿蘸取酒精、汽油等有機溶劑清掃，可能造成變色或變形
?如果儀表有進水、冒煙、異味、異響等情況時，請立即切斷供電電源，停止使用并及時與供貨商或我公司取得聯系 |
