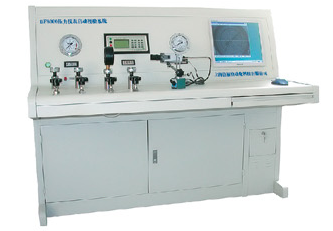

WD3100壓力自動校驗裝置

概 述

WD3100壓力自動校驗裝置是我公司綜合國內外各種壓力校驗設備的優點，最新推出的對壓力儀表實行全自動檢測、校驗、數據處理以及自動生成檢定證書等功能的計算機壓力自動校驗系統。本系統裝置主要包括：電動氣壓（真空）自動發生、調節系統；電動液壓自動發生、調節系統；標準壓力信號輸出，變送器電流測量，壓力表自動讀數攝像圖像采集數據處理系統；壓力表、變送器數據報表自動處理及其顯示系統。它充分發揮了工控機的軟、硬件資源，采用先進的工控模版，實現高精度壓力測量和控制。標準視窗界面，鼠標點擊操作，非常直觀、簡潔，整個系統由計算機控制自動造壓，自動數據采集處理，存儲和文檔管理以及自動生成鑒定證書。

執行規程

JJG49-1999 彈簧管式精密壓力表和真空表檢定規程

JJG50-1999 彈簧管式一般壓力表、壓力真空表和真空表檢定規程

JJG882-94 壓力變送器檢定規程

JJG544-97 壓力控制器檢定規程

JJG875-06 數字壓力計檢定規程

JJG971-2002 液位計檢定規程

性能指標

電動氣壓源：電動造壓范圍為：-95～1200KPa，壓力連續可調。

電動液壓源：電動造壓，介質為變壓器油，造壓范圍為0～60MPa，壓力連續可調。

氣壓測量單元：

壓力測量：-95～1200KPa 精 度：0.05%F.S（選配原裝進口校驗儀精度可達0.025級）

電流測量：0～25mA 精 度：0.02%F.S

計算機顯示器與壓力校驗儀顯示測試數據，可同時顯示壓力值以及被校變送器的電流值。

1. 液壓壓力測量單元：

壓力測量：0～60mA

精 度：0.05%F.S，其余指標同氣壓測量部分，（選配原裝進口校驗儀精度可達0.01級或0.025級）

壓力表自動讀數精度：對常規壓力表，每個壓力點的識別精度可以達到刻度線分度值的1/20，但對壓力表刻度線超過200條時識別精度不大于刻度線分度值1/10，而人眼讀數精度最多刻度線分度值1/5。

高精度壓力模塊及配置單元見下表：

計算機主機配置采用進口工控主板以及控制板卡，性能優越，長期穩定性好。軟件在WinXP視窗環境界面下用BCB6.0語言編寫，全中文界面，功能強大，操作簡單，能程控自動造壓，逐點校驗儀表，并能同時自動記錄下測試結果，自動生成數據庫文件和產品鑒定證書。具體系統配置如下：

電源要求：AC220V±10% 50Hz/1.5KW，接地電阻≤4Ω

操作臺尺寸：1600×840×1300mm
