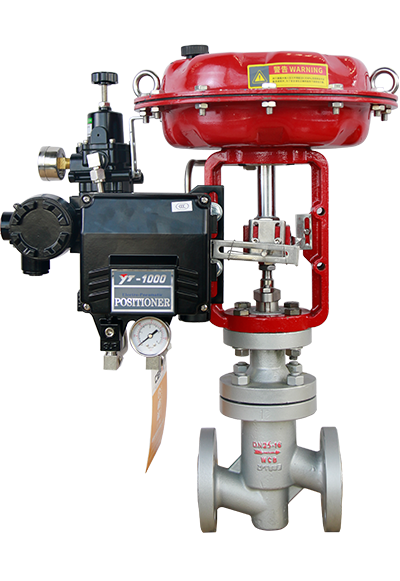

氣動襯氟調節閥概述

氣動襯氟調節閥是自控儀表中的執行單元，它由多彈 簧執行機構和直通單座襯氟塑閥兩部分組成。由于該閥接 觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕，耐老 化的聚四氟乙丙（F46）,又采用聚四氟乙炔波紋管密封， 因而該閥廣泛適用于化工、石油、治金、醫藥、電力等行 業中酸（如鹽酸、硫酸、氫氟酸等）、堿等強腐蝕介質和 有毒、易揮發等氣體、液體的控制過程。特點：耐腐蝕、密 封性能好、泄漏量小、采用精小型多彈簧執行機構，體積小 ，重量輕，調節精度高。

氣動襯氟調節閥產品特點：

基本誤差：≦ 8﹪（帶定位器）、≦25﹪（不帶定位器）

回差：≦2.5﹪（帶定位器）≦2.5﹪（不帶定位器）

線性：≦1.0﹪（帶定位器）≦6﹪（不帶定位器）

系數誤差：≦±10﹪（KV≦5時±15﹪）

泄 漏 量：≦0.01﹪閥額定容量

可調范圍：30:1

氣動襯氟調節閥技術參數和性能

閥體

型式：直通單座鑄造球形閥

公稱通徑：3/4、20、25、32、40、50、65、80、100、150mm

公稱壓力：ANSI125、150；PN1.6、4.0MPa

連接形式：法蘭式：標準按ANSI B16.5、JB/T79.1-79.2-94

材料：ZG230-450襯F46

工作溫度：-50-+150℃

壓蓋形式：螺栓壓緊式

填料：V型聚四氟乙炔填料

閥內組件

閥芯特性：?jiǎn)巫y芯

閥芯材料：ZGr13襯F46

閥座材料：襯F46

波紋管材料：聚四氟乙炔

執行機構

型式：ZHA彈簧砵滿盤執行機構

膜片材料：乙丙橡膠夾尼龍、丁腈橡膠夾尼龍布

彈簧范圍：0.02-0.10、0.08-0.24MPa

供氣壓力：0.14-0.40MPa

氣源接頭：Rc1/4

環境溫度：-30-+70℃

作用形式：氣開式、氣關式

備注：該閥可以配用VA5或VA6和VP執行機構
